52 5 Programación: Herramientas

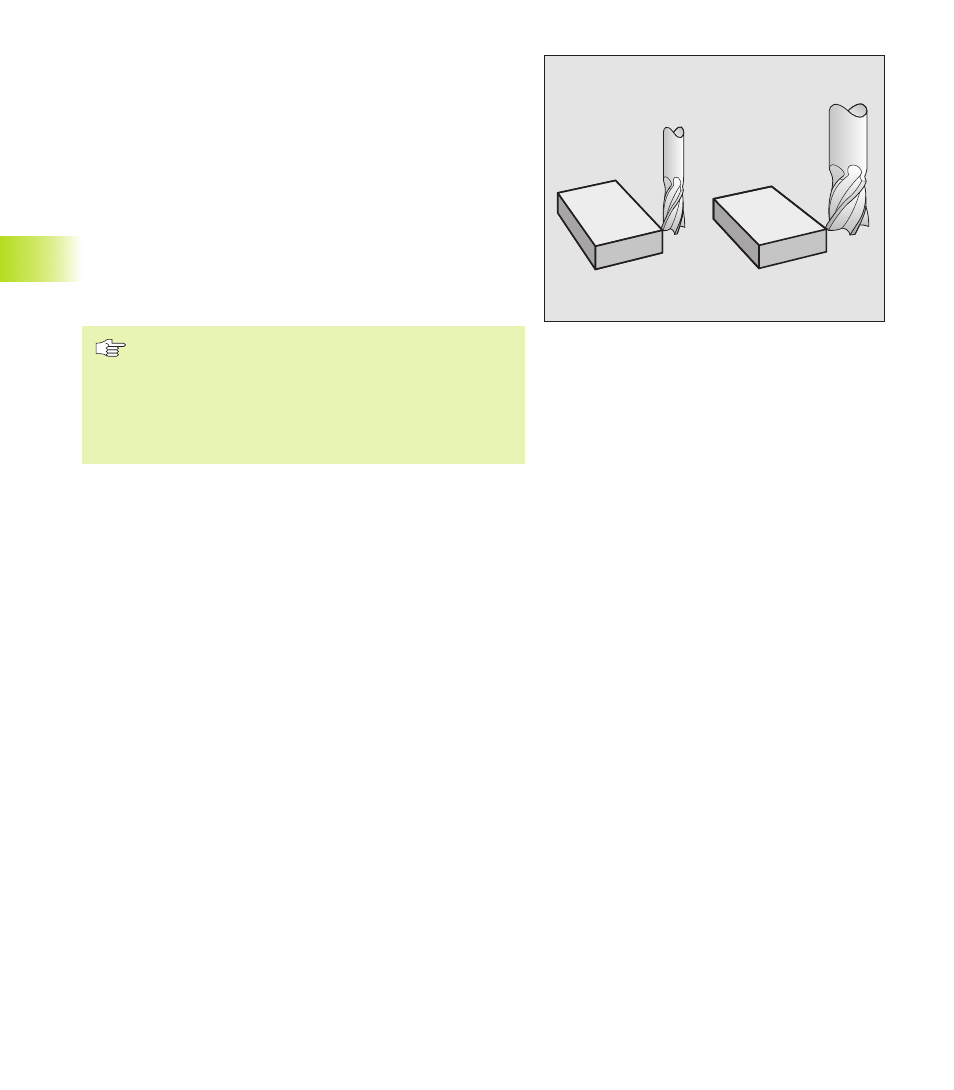

5.3 Corrección de la herramienta
El TNC corrige la trayectoria según el valor de corrección para la
longitud de la herramienta en el eje del cabezal y según el radio de
la herramienta en el plano de mecanizado.
Si se elabora el programa de mecanizado directamente en el TNC,
la corrección del radio de la herramienta sólo actua en el plano de
mecanizado. Para ello el TNC tiene en cuenta hasta un total de
cuatro ejes, los ejes giratorios.
Corrección de la longitud de la herramienta
La corrección de la longitud de la herramienta actua en cuanto se
llama a la herramienta y se desplaza en el eje del cabezal. Se
elimina nada más llamar a una herramienta con longitud L=0.
Si se elimina una corrección de longitud con valor
positivo con TOOL CALL 0, disminuye la distancia entre
la herramienta y la pieza.
Después de la llamada a una herramienta TOOL CALL se
modifica la trayectoria programada de la hta. en el eje del
cabezal según la diferencia de longitudes entre la hta.
anterior y la nueva.
En la corrección de la longitud se tienen en cuenta los valores delta
tanto de la frase TOOL CALL, como de la tabla de herramientas.
Valor de corrección = L + DL
TOOL CALL
+ DL
TAB
con
L Longitud L de la hta. de frase TOOL DEF o tabla de
htas.
DL
TOOL CALL
Sobremedida DL para la longitud de una frase TOOL
CALL (no se tiene en cuenta en la visualización de
posiciones)
DL
TAB
Sobremedida DL para la longitud de la tabla de htas.
Corrección del radio de la herramienta
La frase del programa para el movimiento de la hta. contiene
■ RL o RR para una corrección de radio
■ R+ o R–, para una corrección de radio en un movimiento paralelo
a un eje
■ R0, cuando no se quiere realizar ninguna corrección de radio
La corrección de radio actua en cuanto se llama a una herramienta y
se desplaza en el plano de mecanizado con RL o RR. Se elimina
dicha corrección cuando se programa una frase de posicionamiento
con R0.
