8 Programación: Ciclos 162

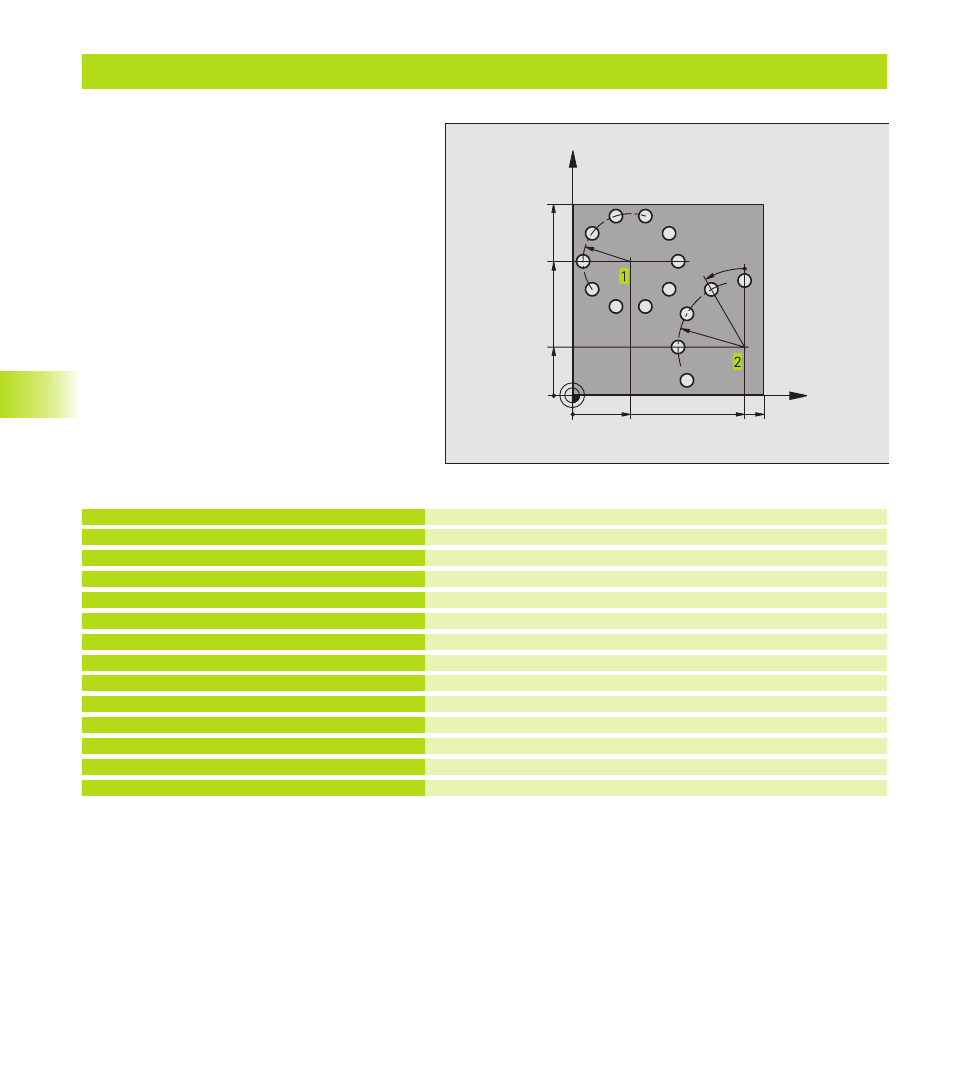

Ejemplo: Círculos de puntos
Definición del bloque
Definición de la herramienta
Llamada a la herramienta
Retirar la herramienta
Definición del ciclo Taladrado
0 BEGIN PGM CIRCEN MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3
4 TOOL CALL 1 Z S3500
5 L Z+250 R0 FMAX M3
6 CYCL DEF 200 TALADRADO
Q200=2
;DISTANCIA DE SEGURIDAD
Q201=-15 ;PROFUNDIDAD
Q206=250 ;AVANCE AL PROFUNDIZAR
Q202=4 ;PROFUNDIDAD DE PASADA
Q210=0 ;TIEMPO DE ESPERA
Q203=+0 ;COORD. SUPERFICIE PIEZA
Q204=0 ;2ª DISTANCIA SEGURIDAD
8.5 Ciclos para la programación de figuras de puntos
X
Y
30
70
100
100
R25
R35
30°
90
25
