79 TNC 410 de HEIDENHAIN
Con CC se indica una posición como centro del círculo:
La herramienta no se desplaza a dicha posición.
El centro del círculo es a la vez polo de las coordenadas
polares.

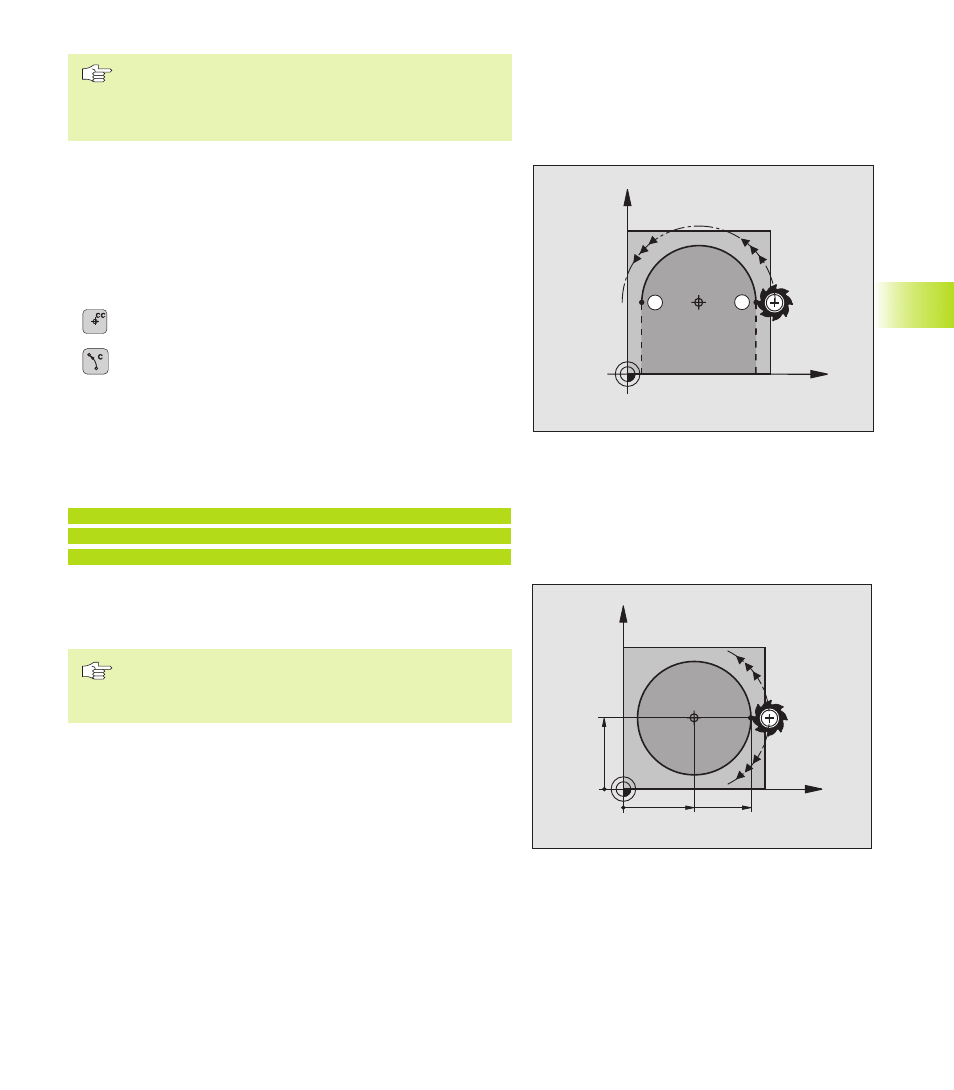

Trayectoria circular C alrededor del centro del
círculo CC
Antes de programar la trayectoria circular C hay que determinar el
centro del círculo CC. La última posición de la herramienta
programada antes de la frase C, es el punto de partida de la
trayectoria circular.
ú Desplazar la hta. sobre el pto. de partida de la trayectoria circular
ú Introducir las coordenadas del punto final del círculo
ú Coordenadas del punto final del arco de círculo
ú Sentido de giro DR
Si es preciso:
ú Avance F
ú Función auxiliar M
Ejemplo de frases NC
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Círculo completo
Para el punto final se programan las mismas coordenadas que para
el punto de partida.
El punto de partida y el punto final deben estar en la
misma trayectoria circular.
Tolerancia de introducción: hasta 0,016 mm.
X
Y
25 45
25
CC
DR+
DR–
S E
X
Y
CC
6
.4
Tipos de tr
a
y
ect
or
ia - Coor
denadas car
tesianas
