100 Modo de funcionamiento Máquina
3.6
Medir
de
her
ramientas

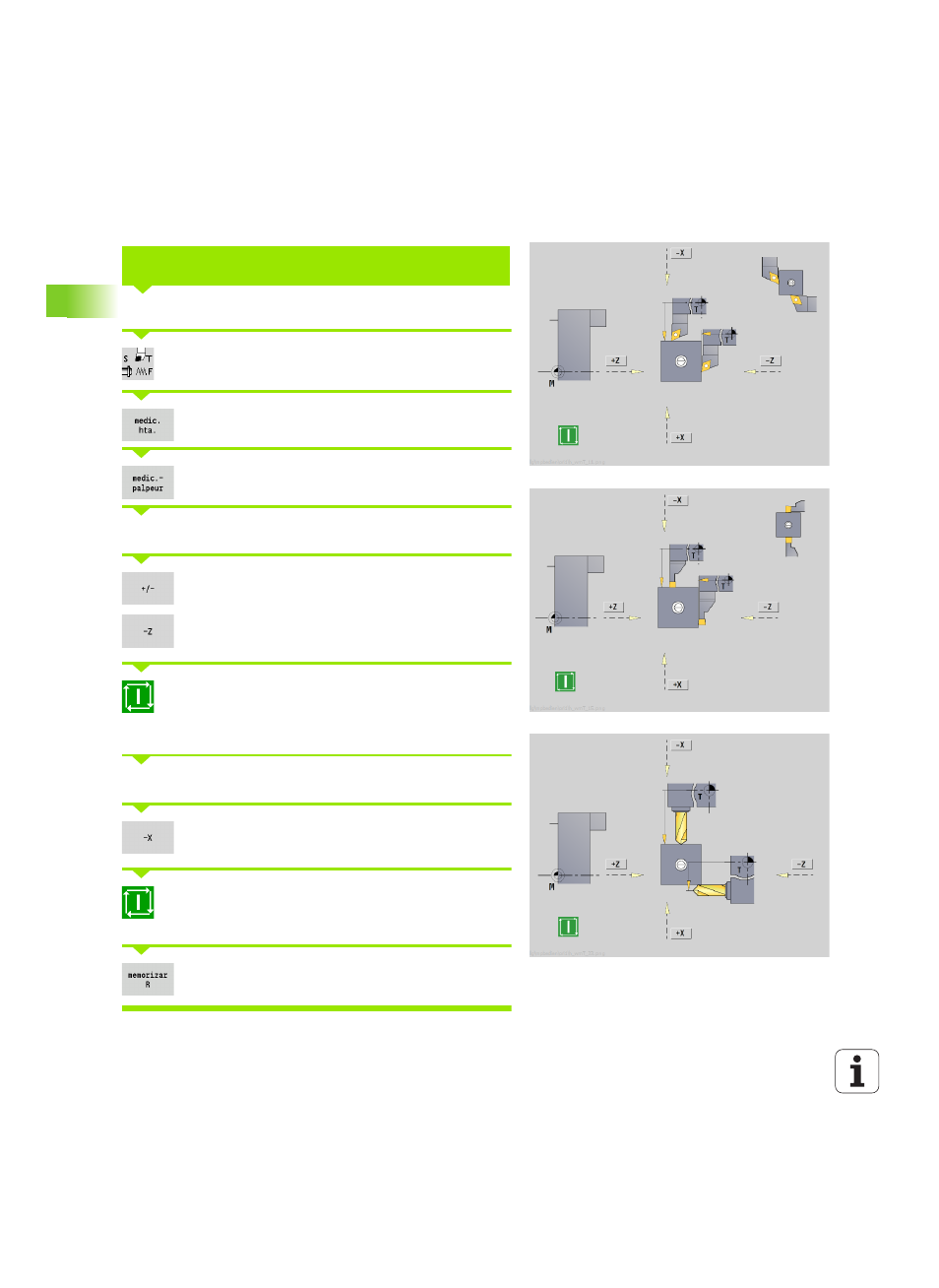

Sistema de palpación (palpador de mesa)
Introducir en la tabla de herramientas la herramienta a medir.
Introducir una herramienta e introducir el número T en
el diálogo TSF.
Activar Medir herramienta
Activar Sistema de palpación
Preposicionar la herramienta para la primera dirección de medición.
Ajustar dirección de desplazamiento positiva o
negativa.
Pulsar la softkey correspondiente a la dirección de
medición (ejemplo dirección Z).
Pulsar Incio ciclo - la herramienta se desplaza en la
dirección de medición. Al iniciar el palpador, se calcula
y se memoriza la cota de ajuste. La herramienta
retrocede al punto de partida.
Preposicionar la herramienta para la segunda dirección de medición
Pulsar la softkey correspondiente a la dirección de
medición (ejemplo dirección X).
Pulsar Incio ciclo - la herramienta se desplaza en la
dirección de medición. Al iniciar el palpador, se calcula
y se memoriza la cota de ajuste.
Para herramientas de torneado, introducir el radio de
cuchilla y utilizarlo en la tabla de herramienta.
CALCULAR LAS COTAS DE LA HERRAMIENTA A TRAVÉS DEL SISTEMA
DE PALPACIÓN
