488 Simulación gráfica
6.3
V
isualizaciones
Representar el portaherramientas en la simulación
Además de la visualización del filo de la herramienta, el control
numérico puede representar asimismo el portaherramientas asociado
con las dimensiones correspondientes. La condición previa para ello
es la siguiente:
 Establecer un nuevo portaherramientas en la pantalla de edición
correspondiente o seleccionar un portaherramientas existente.
 Describir el portaherramientas con los parámetros requeridos (tipo,
medidas y posición)
 A la herramienta se le debe asignar un portaherramientas
conveniente (HID)

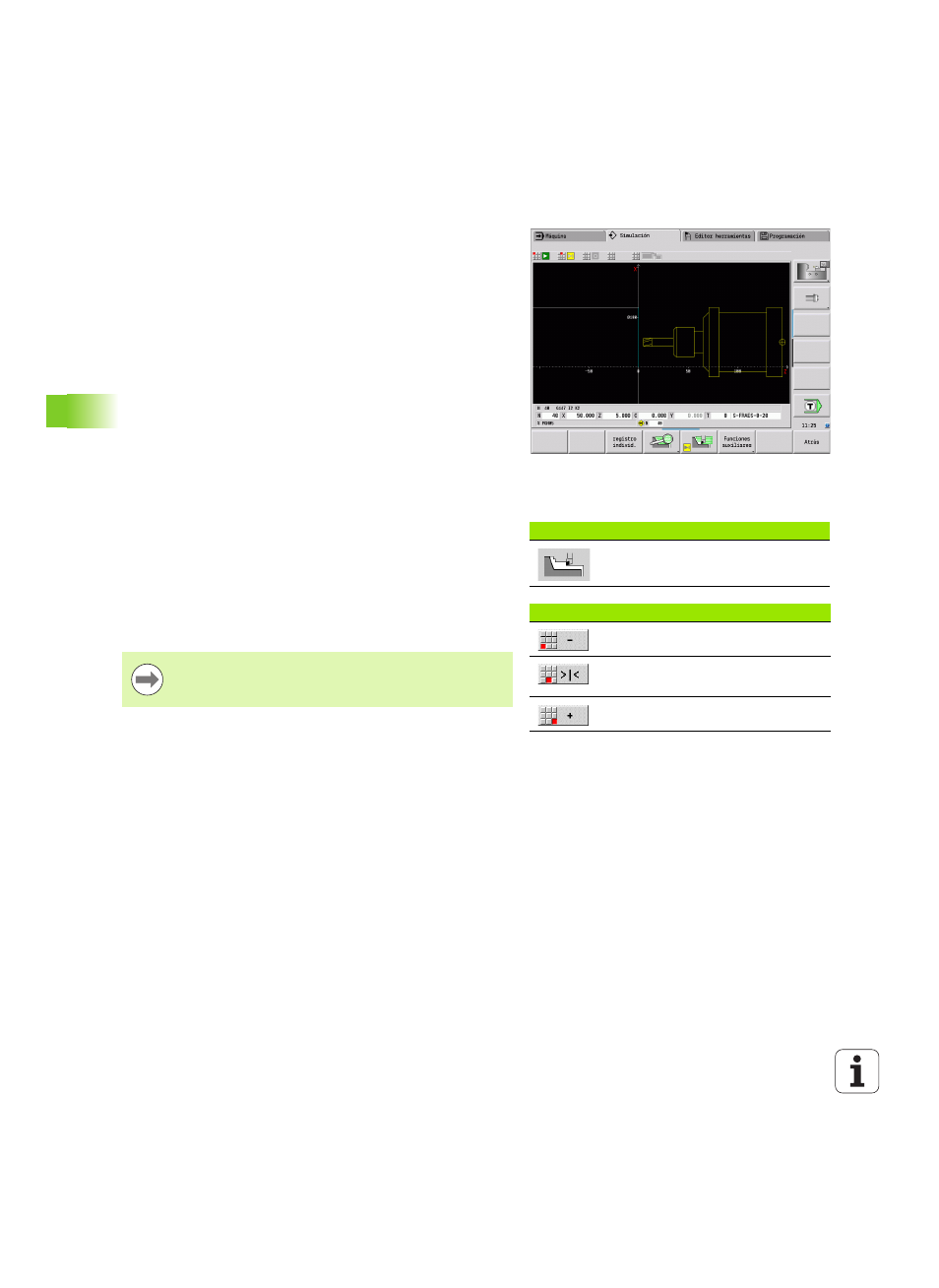

Gráfico de raspado
El "gráfico de raspado" presenta la pieza en bruto como "superficie
rellenada". Cuando el filo de la herramienta recorre la pieza en bruto de
un lado para otro, se borra la parte de la pieza en bruto barrida por la
herramienta.
El gráfico de raspado representa todos los recorridos de
desplazamiento teniendo presente la velocidad programada. El gráfico
de raspado está disponible únicamente en la vista de rotación (XZ).
Esta simulación se activa mediante softkey (véase tabla a la derecha).
Softkeys para funciones auxiliares
Activa el gráfico de raspado.
Ocupación de menú para el gráfico de raspado
Ralentizar el gráfico de raspado
Gráfico de raspado en el avance
programado.
Acelerar el gráfico de raspado.
La velocidad de presentación en el gráfico de raspado se
modifica con las teclas indicadas en la tabla a la derecha.
