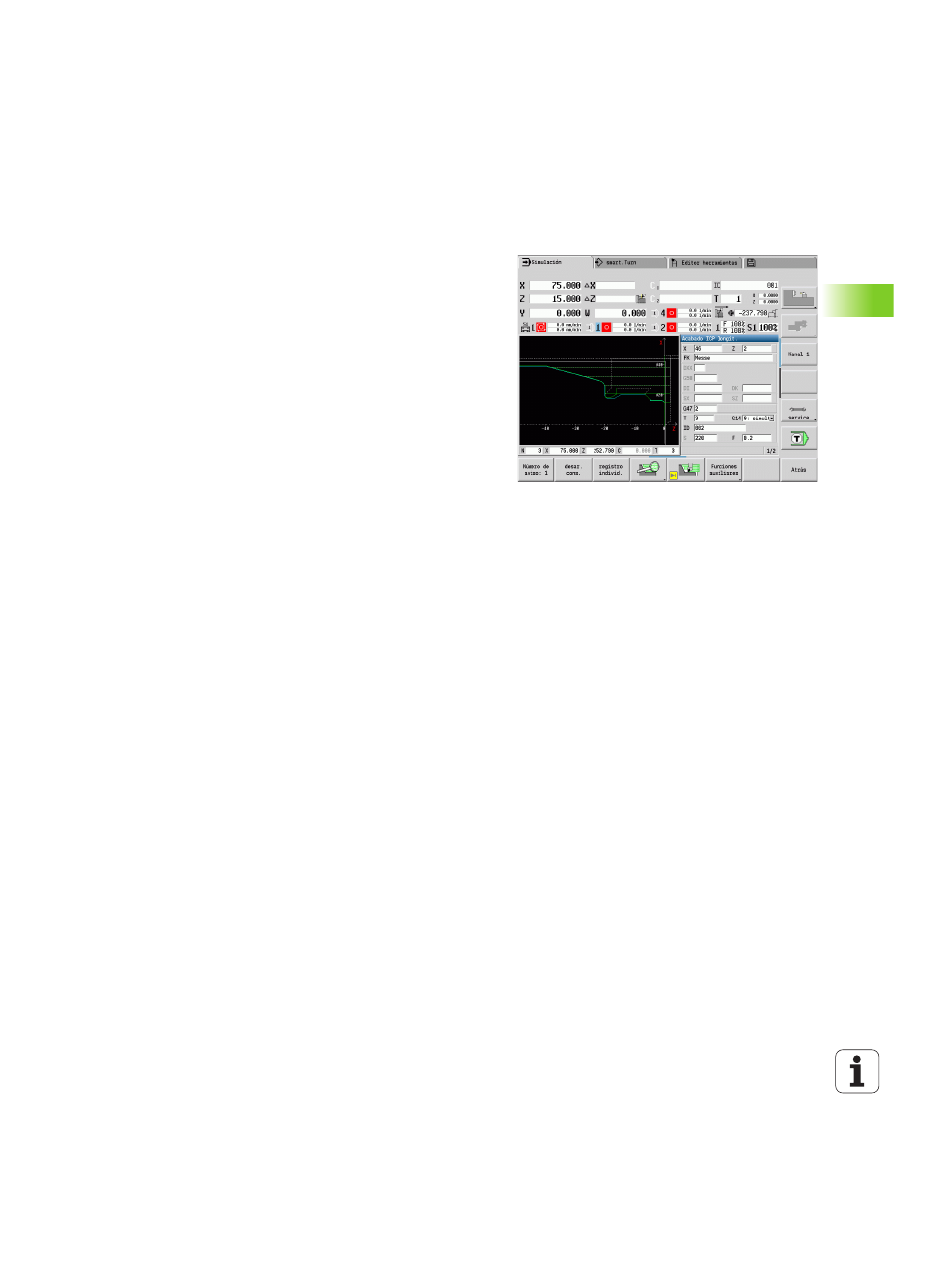

3.10 Simulación gráfica
Con la simulación gráfica se verifica el proceso de arranque de viruta,
la división del corte y el contorno alcanzado antes de iniciar el arranque
de viruta.
En los modos Manual y Aprendizaje se verifica la ejecución de un
único ciclo Teach-in (), mientras que en el modo Ejecución del
programa se verifica un programa Teach-in () o DIN completo.
La pieza en bruto programada se representa en la simulación. El CNC
PILOT también simula mecanizados que se ejecutan en la superficie
frontal o lateral (cabezal o eje C posicionables). De este modo se hace
posible una verificación de todo el proceso de arranque de viruta.
En el modo manual y en el modo aprendizaje se simula el ciclo Teach-
in () que se está procesando en este momento. En el modo Ejecución
del programa, la simulación se inicia a partir de la posición del cursor.
Los programas smart.Turn y DIN se simulan a partir del comienzo del
programa.
Encontrará detalles adicionales sobre el uso y manejo de la simulación
en el capítulo “Modo de funcionamiento Simulación” en pág. 482
