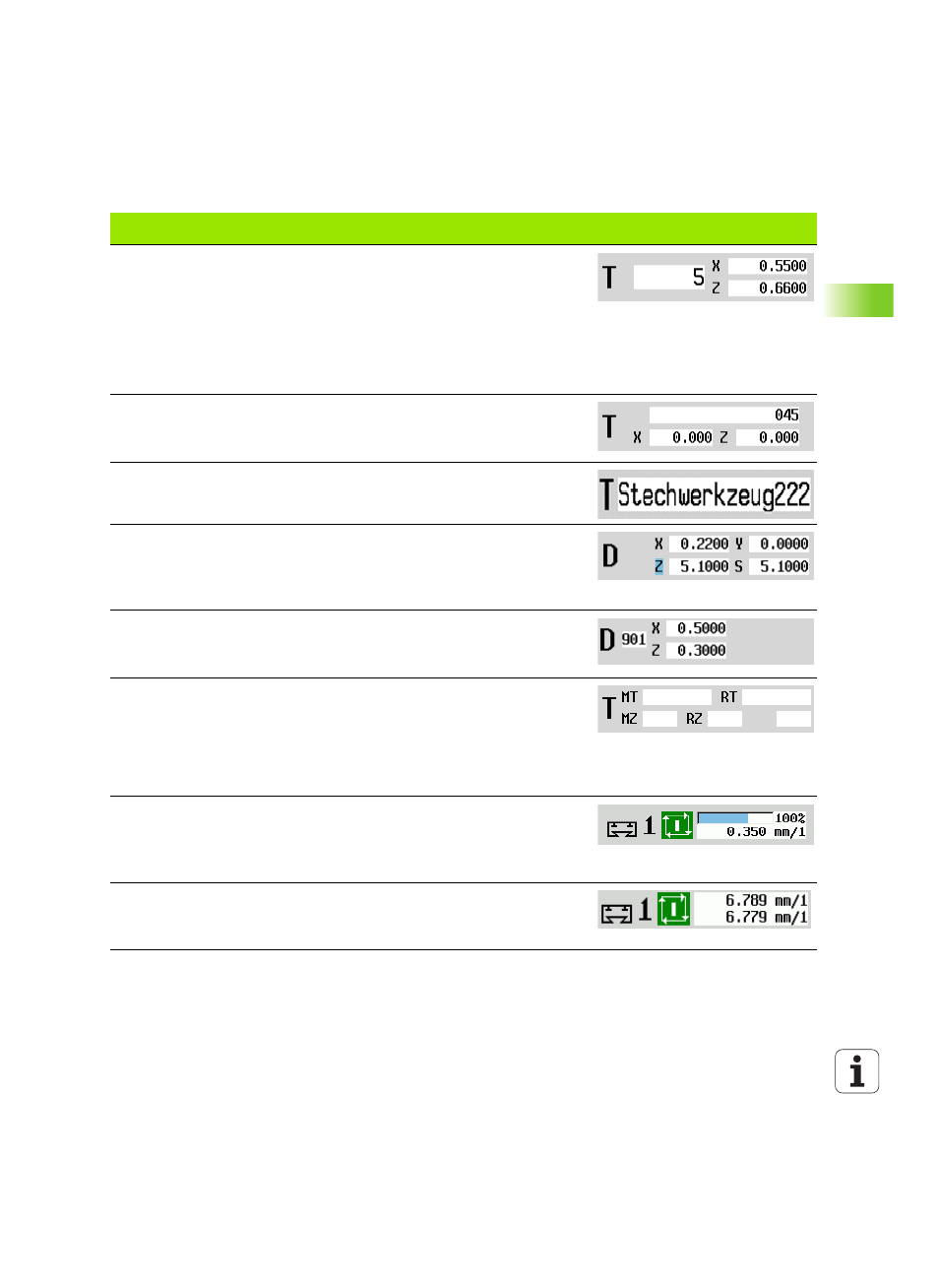

Visualización de números T
 Número T de la herramienta utilizada
 Valores de corrección de herramienta
Para todas indicaciones T es válido:
 T en color: herramienta motorizada
 N° T o ID en color: guardaherramienta simétrico
 Letra X/Z de la corrección en color: corrección especial activa n dirección X/Z
Indicaciín ID de T
 Número ID de la herramienta utilizada
 Valores de corrección de herramienta
Indicaciín ID de T son valores de corrección
 Número ID de la herramienta utilizada
Correcciones de herramienta
 Correción especial sólo para herramientas de profundización y fungiformes
 Valor de corrección especial en gris: corrección no activada
 Letra X/Z de la corrección en color: corrección especial activa n dirección X/Z
Corrección aditiva
 Valor de corrección gris: corrección D no activada
 Valor de corrección negro: corrección D activada
Información estánda de la herramienta
 T: negro=monitorización global de la vida útil ON; blanco=monitorización global
de la vida útil OFF
 MT, RT activados: monitorización según la vida útil
 MZ, RZ activados: monitorización según cantidades
 todos los campos vacíos: herramienta sin monitorización de la vida útil
Indicación de carro y del estado de ciclo
 Campo superior: Ajuste del mando de corrección de avance/velocidad del cabezal
 campo inferior en color blanco: avance real
 campo inferior en color gris: avance programado con carro parado
Indicación de carro y del estado de ciclo
 Campo superior: avance programado
 Campo inferior: avance real
