HEIDENHAIN CNC PILOT 620/640 269
4.6 Ciclos de r
o
scado y entalladur
a
Tipo de mecanizado para acceso a la base de datos tecnológicos:
Roscado a cuchilla

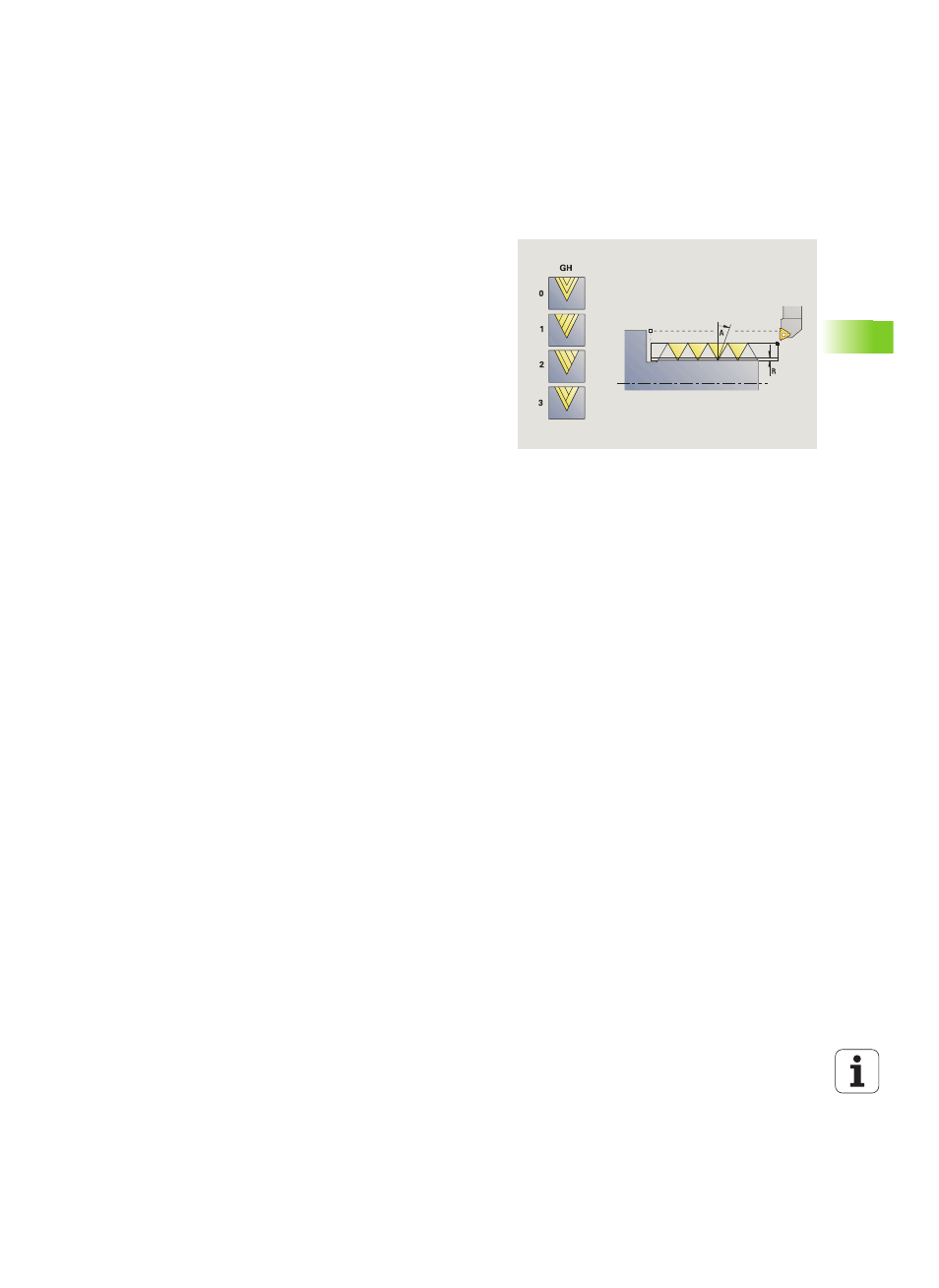

Ejecución del ciclo
1 calcula la subdivisión del corte
2 comienza a partir de Punto de partida Z para el primer corte
3 se desplaza con el avance activo hasta el punto final Z2
4 regresa en paralelo a los ejes y realiza la alimentación para el
siguiente corte
5 se repite 3...4, hasta que se haya alcanzado profundidad de rosca
U
6 se desplaza conforme al ajuste G14 al punto de cambio de
herramienta
A Ángulo de alimentación (campo: -60° < A < 60°; por
defecto: 30°)
 A<0: Alimentación por el flanco izquierdo
 A>0: Alimentación por el flanco derecho
R Profundidad de corte de material restante - sólo cuando
GV=4 (por defecto: 1/100 mm)
IC Número de pasos - La alimentación se calcula a partir de
IC y U.
Utilizar para:
 GV=0: Sección de mecanización constante
 GV=1: Alimentación constante
MT M después de T: función M que se ejecuta después de la
llamada a herramienta T.
MFS M al comienzo: función M que se ejecuta al comienzo del
paso de mecanizado.
MFE M al final: función M que se ejecuta al final del paso de
mecanizado.
WP Indicación de con que cabezal de la pieza se desarrolla el
ciclo (dependiente de la máquina)
 Accionamiento principal
 Contracabezal para el mecanizado de la cara posterior
