258 Modo Teach-in (Aprendizaje)
4.5
Ciclos
de
pr
ofundización
Entalladura forma U
Seleccionar Ciclos de profundización
Seleccionar Entalladura U
El ciclo crea la Entalladura forma U y realiza opcionalmente el
mecanizado de la superficie refrentada colindante. Si la anchura de la
entalladura es mayor que la anchura de profundización de la
herramienta, el mecanizado se realiza en varios pasos. Si no se ha
definido la anchura del filo de la herramienta, se adopta como anchura
de filo la anchura de la entalladura. Opcionalmente se crea un bisel/
redondeo.

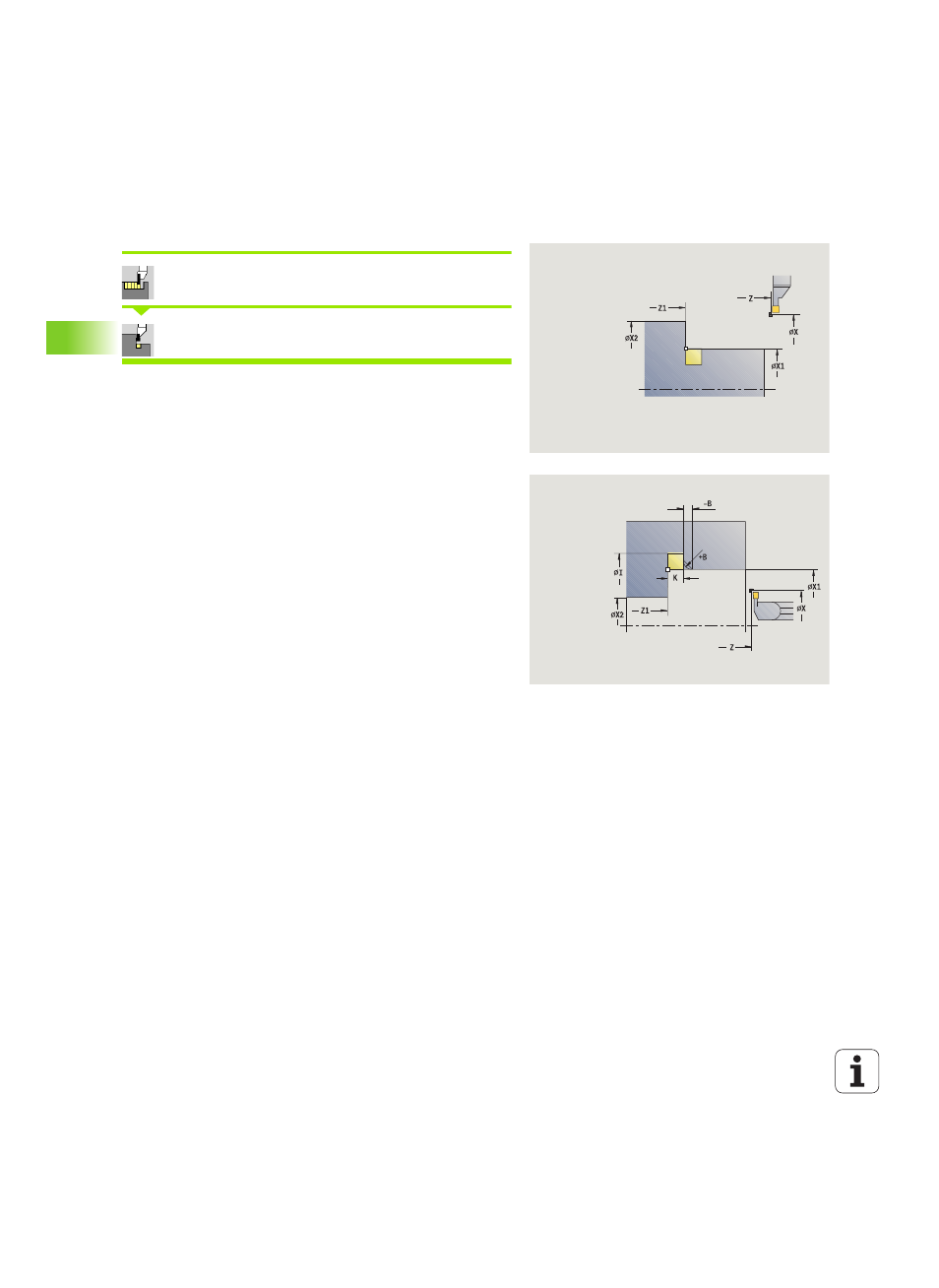

Parámetros de ciclo
X, Z
Punto de partida
X1, Z1 Punto de esquina de contorno
X2 Pto. final sup. transv.
I Diámetro de entalladura
K Anchura de entalladura
B Chaflán/redondeo
 B>0: Radio del redondeo
 B<0: Anchura del bisel
G47 Distancia de seguridad (véase pág. 130)
G14 Punto de cambio de herramienta (véase pág. 130)
T Número de puesto de revólver
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
F Avance por revolución
MT M después de T: función M que se ejecuta después de la
llamada a herramienta T.
