4.4 Ciclos de ar
ra
nque de vir
u
ta (multipasada)
Mecanizado con penetración transversal
Seleccionar Ciclos multipasada longitudinal/
transversal
Seleccionar Penetración transversal

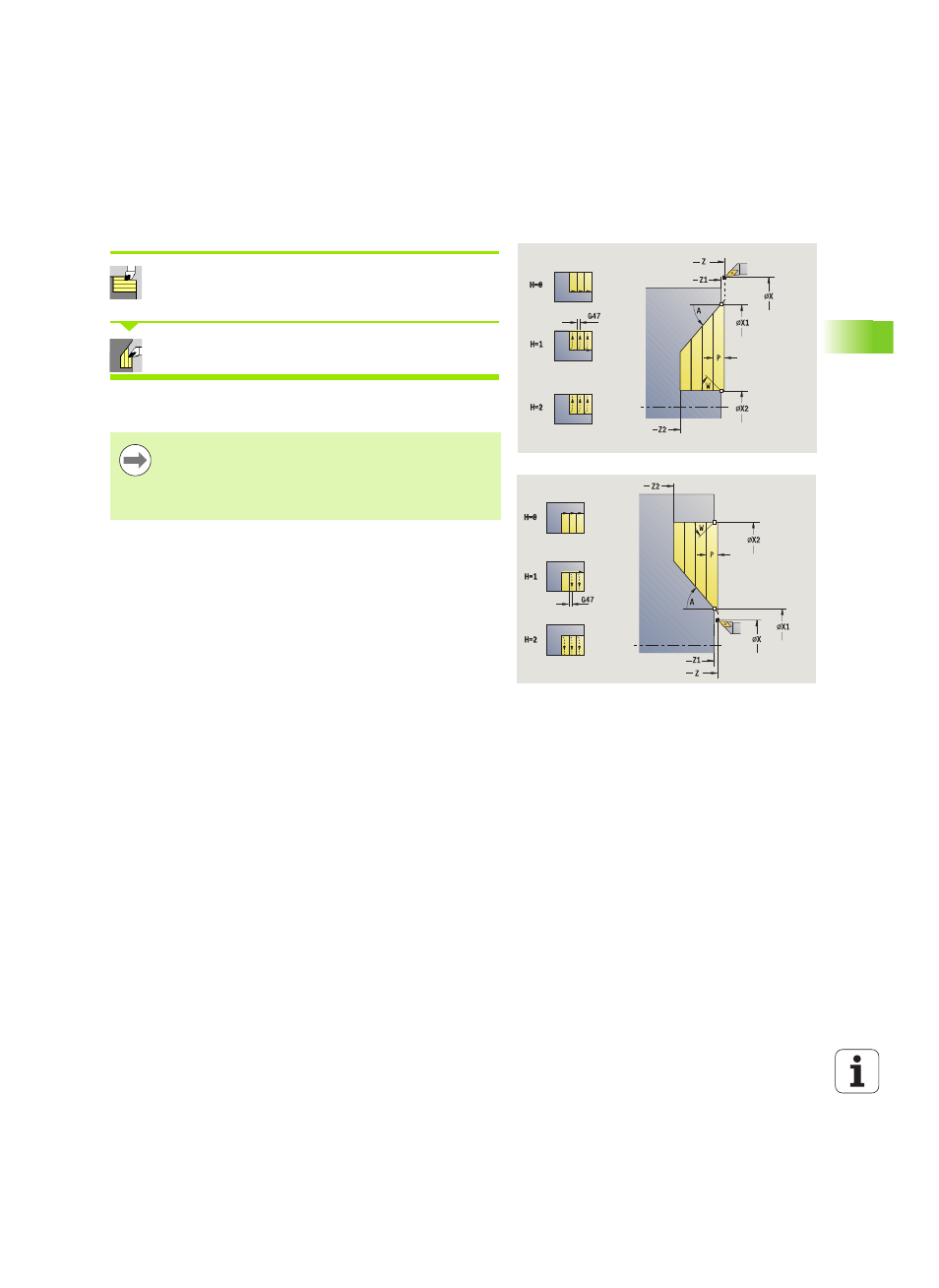

El ciclo desbasta la zona descrita por Punto inicial del contorno,
Punto final de contorno y Ángulo de penetración.
 La herramienta profundiza con el ángulo máx. posible, el
material restante se queda.
 Cuanto mayor es la inclinación con la cual penetra la
herramienta, mayor es la reducción del avance (máximo
50%).
Parámetros de ciclo
X, Z
Startpunkt
X1, Z1 Anfangspunkt Kontur
X2, Z2 Endpunkt Kontur
P Profundidad de aproximación: profundidad máxima de
aproximación
H Konturglättung
 0: con cada corte
 1: con el último corte
 2: sin corte de alisado
A Ángulo de profundización (campo: 0° <=A < 90°; por
defecto: 0°)
W Ángulo final - Superficie oblicua al final del contorno
(Rango: 0° < = W < 90°)
G47 Distancia de seguridad (véase pág. 130)
G14 Punto de cambio de herramienta (véase pág. 130)
T Número de puesto de revólver
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
F Avance por revolución
MT M después de T: función M que se ejecuta después de la
llamada a herramienta T.
MFS M al comienzo: función M que se ejecuta al comienzo del
paso de mecanizado.
