HEIDENHAIN CNC PILOT 620/640 37
1.
2
Configur
ación
1.2 Configuración
En su configuración estándar, el control numérico está equipados con
los ejes X y Z así como un cabezal principal. Opcionalmente pueden
estar configurados un eje C, un eje Y y una herramienta motorizada.
Orientación de los carros
El fabricante de la máquina configura el CNC PILOT en base a las
siguientes opciones posibles:
 Eje Z horizontal con el carro portaherramientas detrás del centro de
torneado
 Eje Z horizontal con el carro portaherramientas delante del centro
de torneado
 Eje Z vertical con el carro portaherramientas a la derecha del centro
de torneado
Los símbolos de menús, las imágenes de ayuda así como las
imágenes gráficas en la programación ICP y en la simulación tienen
presente la orientación de los carros.
Todas las representaciones que aparecen en este modo de empleo
parten del supuesto de un torno con carro portaherramientas detrás
del centro de torneado.
Sistemas portaherramientas
Como portaherramientas, el MANUALplus 620 soporta revólveres con
n puestos.

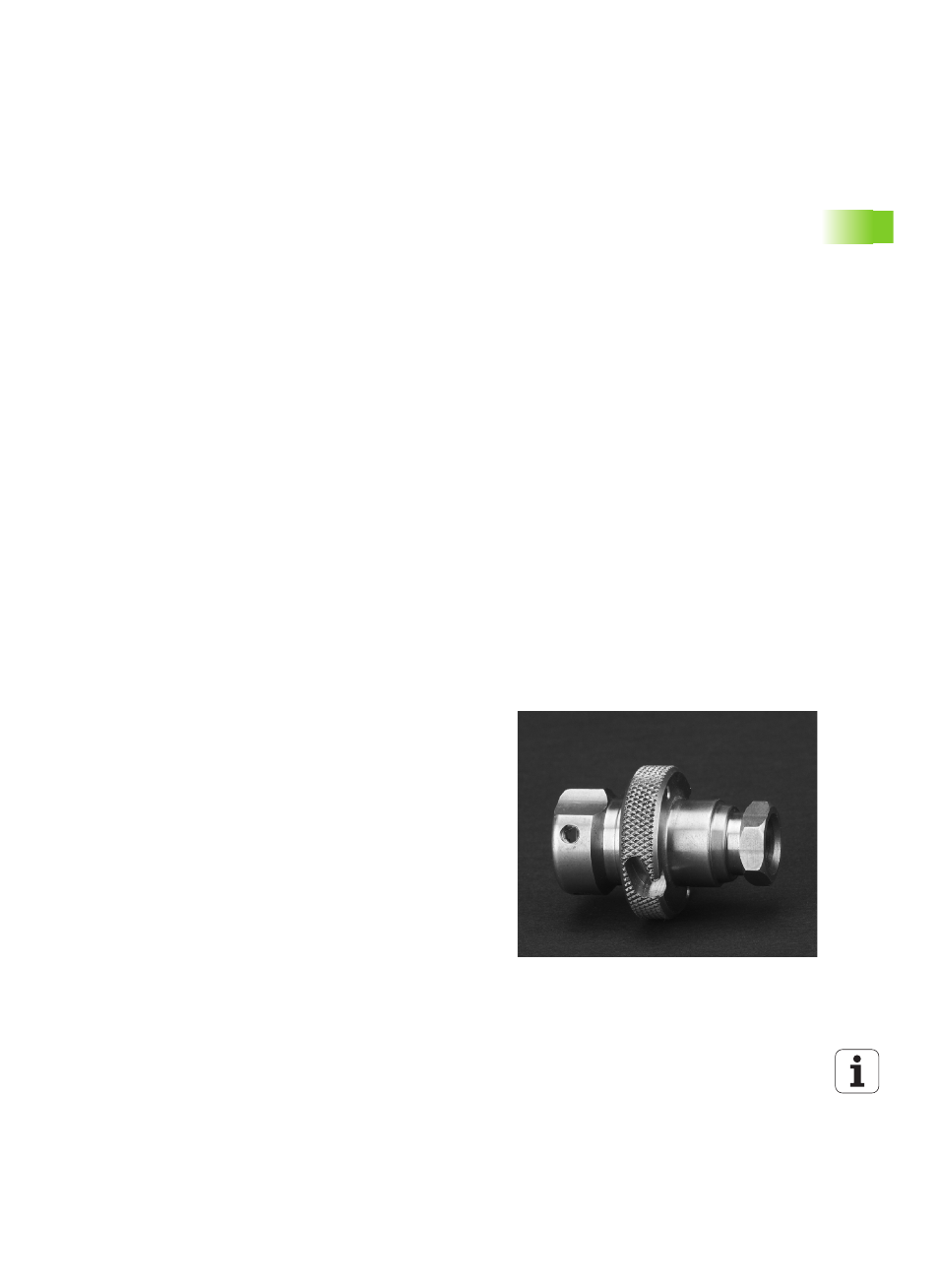

El eje C
Con el eje C se realizan taladrados y fresados en la parte frontal y en
la superficie envolvente.
Cuando se emplea el eje C, un eje interpola con el cabezal lineal o
circularmente en el plano de mecanizado previamente indicado,
mientras que el tercer eje interpola linealmente.
El CNC PILOT soporta la la elaboración de programas NC con eje C en:
 En el modo (Teach-in)
 Programación smart.Turn
 Programación DINplus
