4.4 Ciclos de ar
ra
nque de vir
u
ta (multipasada)

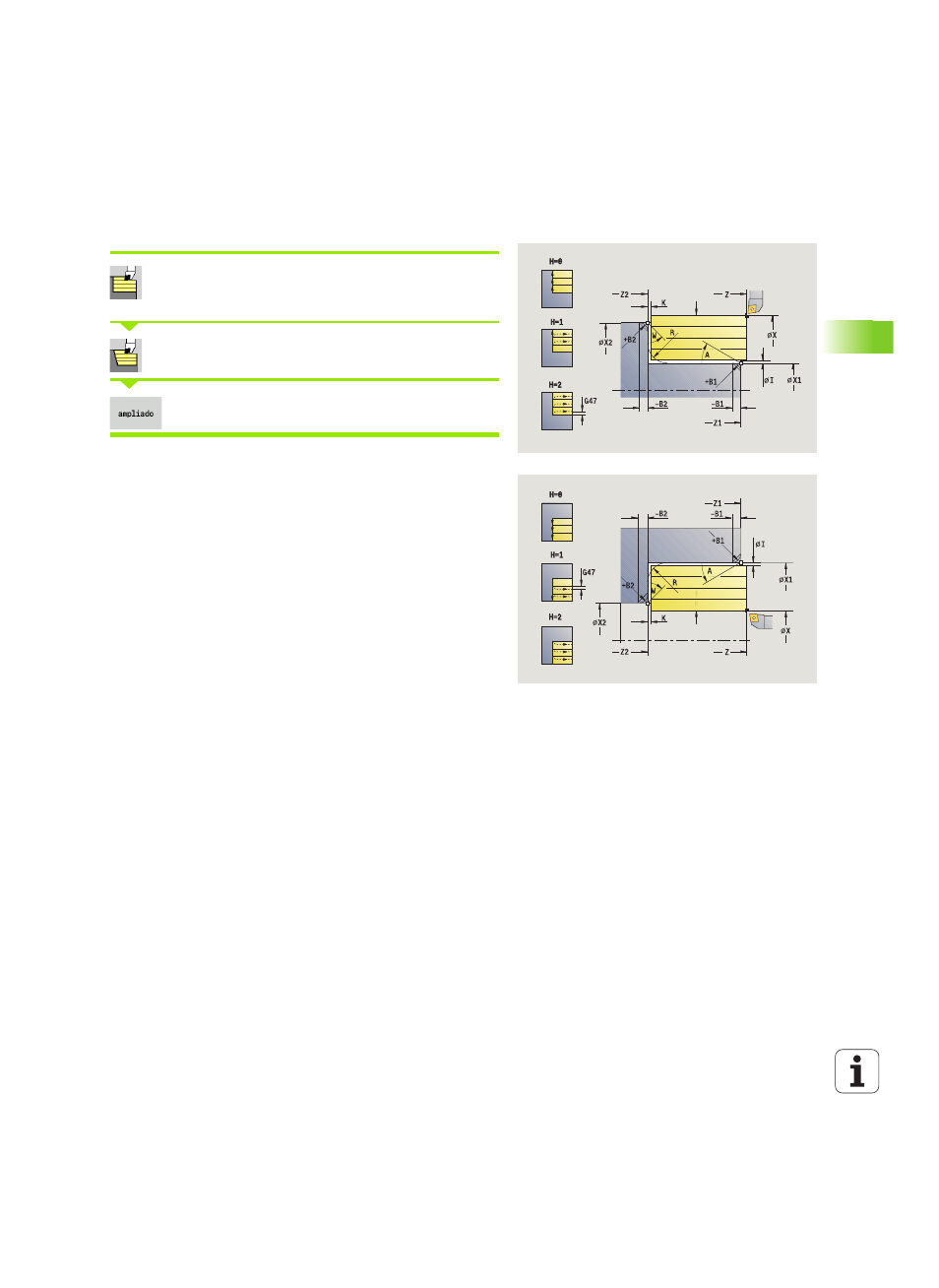

Arranque de viruta longitudinal - Ampliado
Seleccionar Ciclos multipasada longitudinal/
transversal
Seleccionar Mecanizado longitudinal
Activar la softkey Ampliado
Este ciclo desbasta, teniendo presentes las sobremedidas, la zona
descrita por Punto de partida y Punto inicial del contorno X1/
Punto final del contorno Z2.
Parámetros de ciclo
X, Z
Punto de partida
X1, Z1 Punto inicial del contorno
X2, Z2 Punto final del contorno
P Profundidad de aproximación: profundidad máxima de
aproximación
A Ángulo inicial (Rango: 0° < = < 90°)
W Ángulo final (Rango: 0° < = W < 90°)
R Redondeo
I, K Sobremedida X, Z
H Alisado del contorno
 0: con cada corte
 1: con el último corte
 2: sin corte de alisado
G47 Distancia de seguridad (véase pág. 130)
G14 Punto de cambio de herramienta (véase pág. 130)
T Número de puesto de revólver
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
F Avance por revolución
B1, B2 Bisel/Redondeo (B1 Inicio del contorno; B2 final del
contorno)
 B>0: Radio del redondeo
 B<0: Anchura del bisel
BP Duración de pausa: tiempo de interrupción del movimiento
de avance: Mediante el avance intermitente se rompe la
viruta.
BF Duración de avance: intervalo de tiempo hasta la siguiente
pausa. Mediante el avance intermitente se rompe la viruta.
