400 Programación ICP
5.8
Element
o
s
de
cont
or
no
de
to
rn
eado

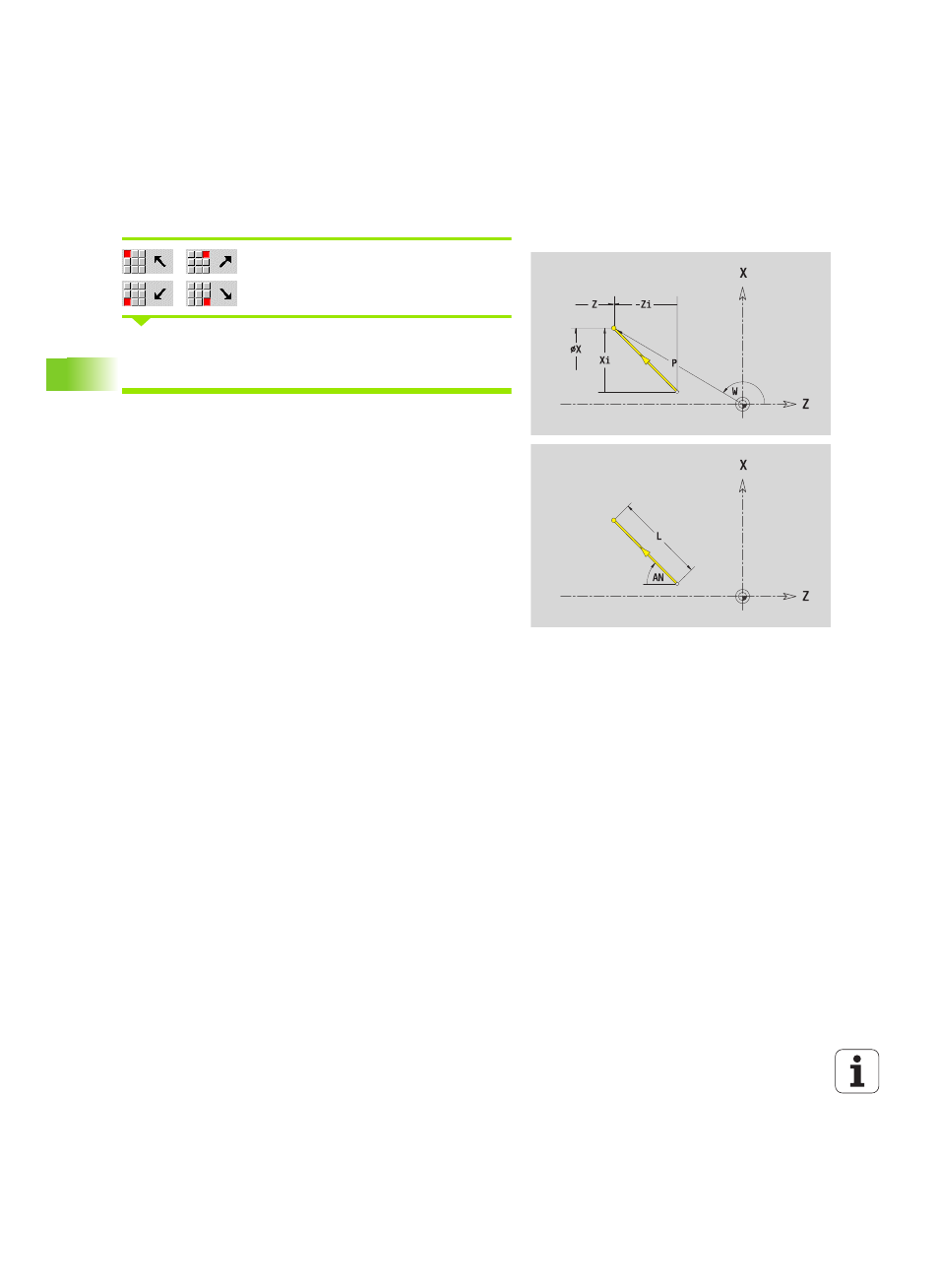

Línea en ángulo
Seleccionar la dirección de la línea
Acotar la línea y definir la transición hacia el siguiente elemento de
contorno. Indicar el Ángulo AN siempre dentro del cuadrante elegido
(<=90°).
En smart.Turn, ICP genera un G1.
Parámetros
X, Z
Punto final
Xi, Zi Punto final incremental (distancia punto inicial - punto final)
W Punto final polar (ángulo)
P Punto final polar (cota de radio)
L Long. de línea
AN Ángulo respecto al eje Z
ANn Ángulo al elemento siguiente
ANp Ángulo con el elemento precedente
U, F, D, FP, IC, KC, HC: véase los atributos de mecanizado Página 377
