HEIDENHAIN CNC PILOT 620/640
363
4.9
Modelos
de
taladr
os
y
de
fr
esados

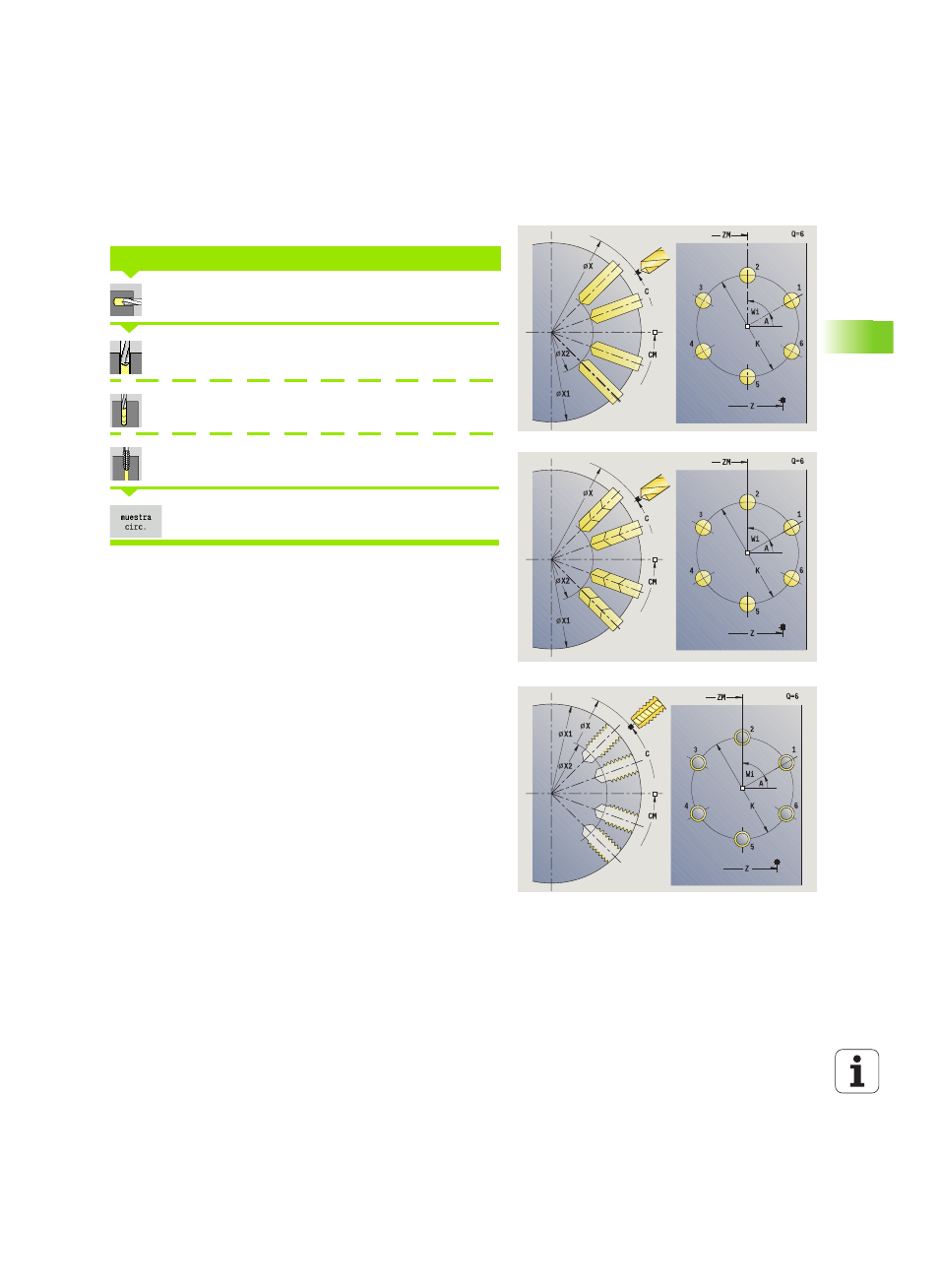

Patrón circular de taladros radial
Seleccionar Taladrado
Seleccionar Taladrado radial
Seleccionar Taladrado profundo radial
Seleccionar Roscado con macho radial
Activar la softkey Patrón circular
La función Patrón circular se activa en los ciclos de taladrado para
crear patrones de taladros equidistantes sobre un círculo o arco de
círculo en la superficie lateral.
Adicionalmente se piden los parámetros para crear el taladro (véase
descripción de ciclos).
PATRÓN CIRCULAR DE TALADROS RADIAL
Parámetros de ciclo
X, Z
Startpunkt
C
Angulo del cabezal (posición del eje C) (por defecto:
Angulo actual del cabezal)
Q
Número de ranuras
ZM, CM Centro patrón, posición, ángulo
K
Musterdurchmesser
A
Angulo del 1er taladro (por defecto: 0°)
Wi
Incremento angular (distancia del modelo) (por defecto:
taladros dispuestos de forma regular sobre un círculo)
