HEIDENHAIN CNC PILOT 620/640 171
4.4 Ciclos de ar
ra
nque de vir
u
ta (multipasada)

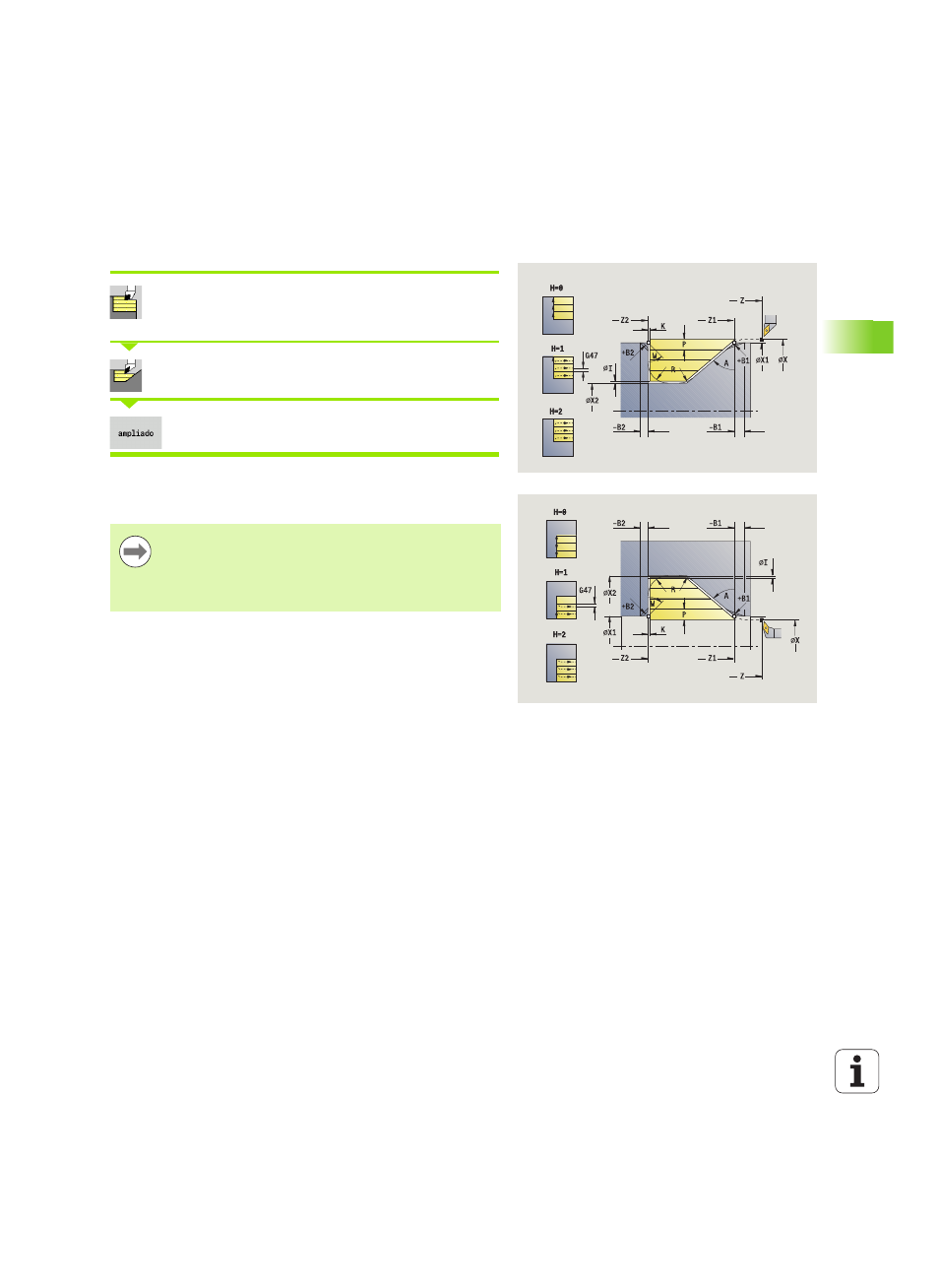

Mecanizado con penetración longitudinal -
ampliado
Seleccionar Ciclos multipasada longitudinal/
transversal
Seleccionar Penetración longitudinal
Activar la softkey Ampliado
El ciclo desbasta, teniendo presentes las sobremedidas, la zona
descrita por Punto inicial del contorno, Punto final del contorno
y Ángulo de penetración.
 La herramienta profundiza con el ángulo máx. posible, el
material restante se queda.
 Cuanto mayor es la inclinación con la cual penetra la
herramienta, mayor es la reducción del avance (máximo
50%).
Parámetros de ciclo
X, Z
Startpunkt
X1, Z1 Anfangspunkt Kontur
X2, Z2 Endpunkt Kontur
P Profundidad de aproximación: profundidad máxima de
aproximación
H Konturglättung
 0: con cada corte
 1: con el último corte
 2: sin corte de alisado
I, K Sobremedida X, Z
R Redondeo
A Ángulo de profundización (campo: 0° <=A < 90°; por
defecto: 0°)
W Ángulo final - Superficie oblicua al final del contorno
(Rango: 0° < = W < 90°)
G14 Punto de cambio de herramienta (véase pág. 130)
T Número de puesto de revólver
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
F Avance por revolución
BP Duración de pausa: tiempo de interrupción del movimiento
de avance: Mediante el avance intermitente se rompe la
viruta.
