HEIDENHAIN CNC PILOT 620/640 551
8.2
Pa
rámetr
os

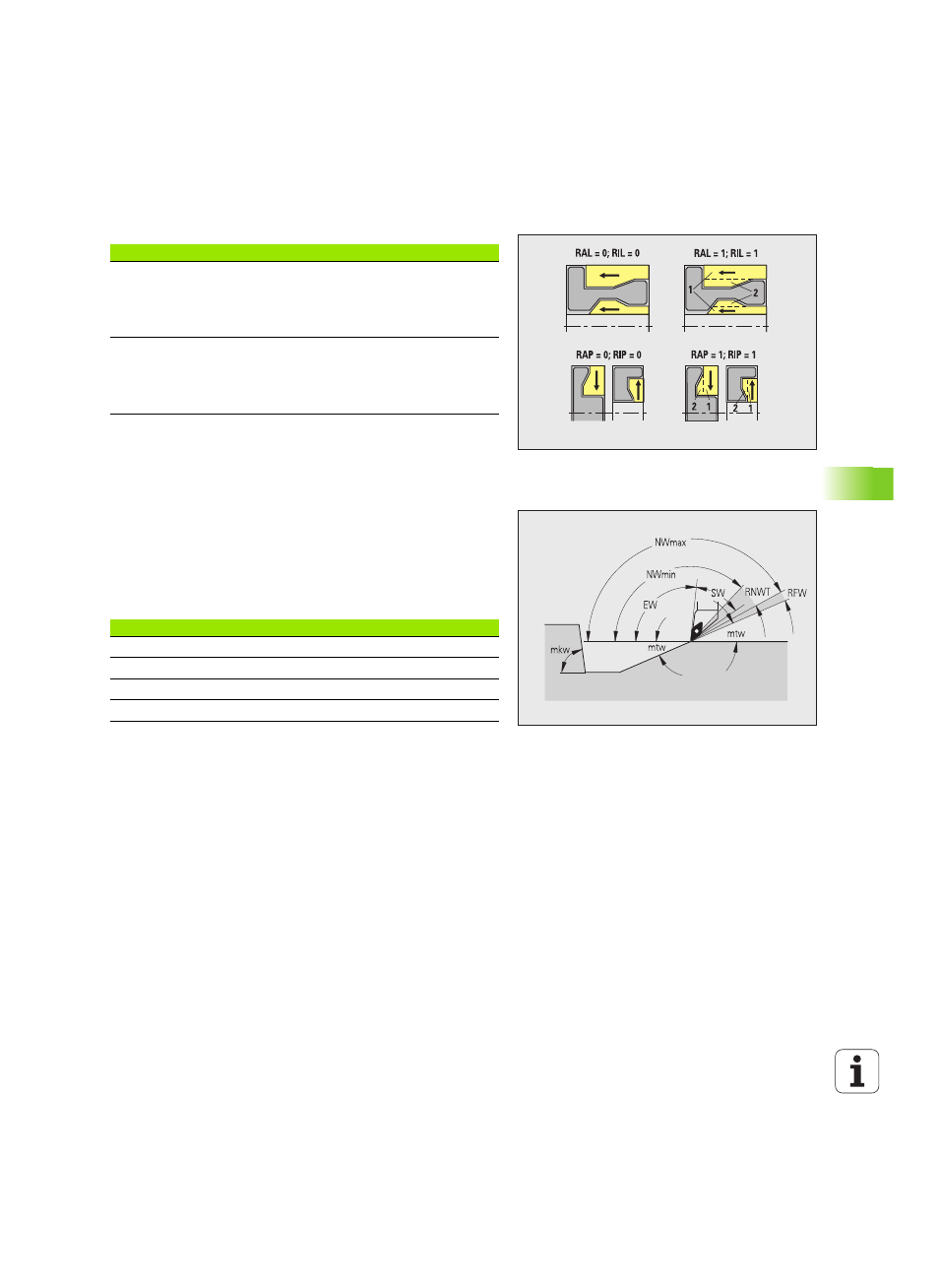

Desbastar - Estándar de mecanizado
Desbaste - tolerancias de la herramienta
Para seleccionar la herramienta se tiene:
 Ángulo de ajuste (EW): EW >= mkw (mkw: ángulo del contorno
ascendente)
 Ángulo de ajuste (EW) y de la punta (SW): NWmin < (EW+SW) <
NWmax
 Ángulo auxiliar (RNWT): RNWT = NWmax – NWmin
Estándar de mecanizado
 Estándar/completo - exterior/longitudinal [RAL]
 Estándar/completo - interior/longitudinal [RIL]
 Estándar/completo - exterior/plano [RAP]
 Estándar/completo - interior/plano [RIP]
Introducción en RAL, RIL, RAP, RIP:
 0: desbaste completo con profundización. TURN PLUS busca
una herramienta para el mecanizado completo.
 1: desbaste estándar sin profundización
Tolerancias de la herramienta
Tolerancia del eje auxiliar [RNWT]
Margen de tolerancia para cuchillas auxiliares de la herramienta
Ángulo de corte libre [RFW]
Diferencia mínima contorno - corte auxiliar
