HEIDENHAIN CNC PILOT 620/640 257
4.5
Ciclos
de
pr
ofundización

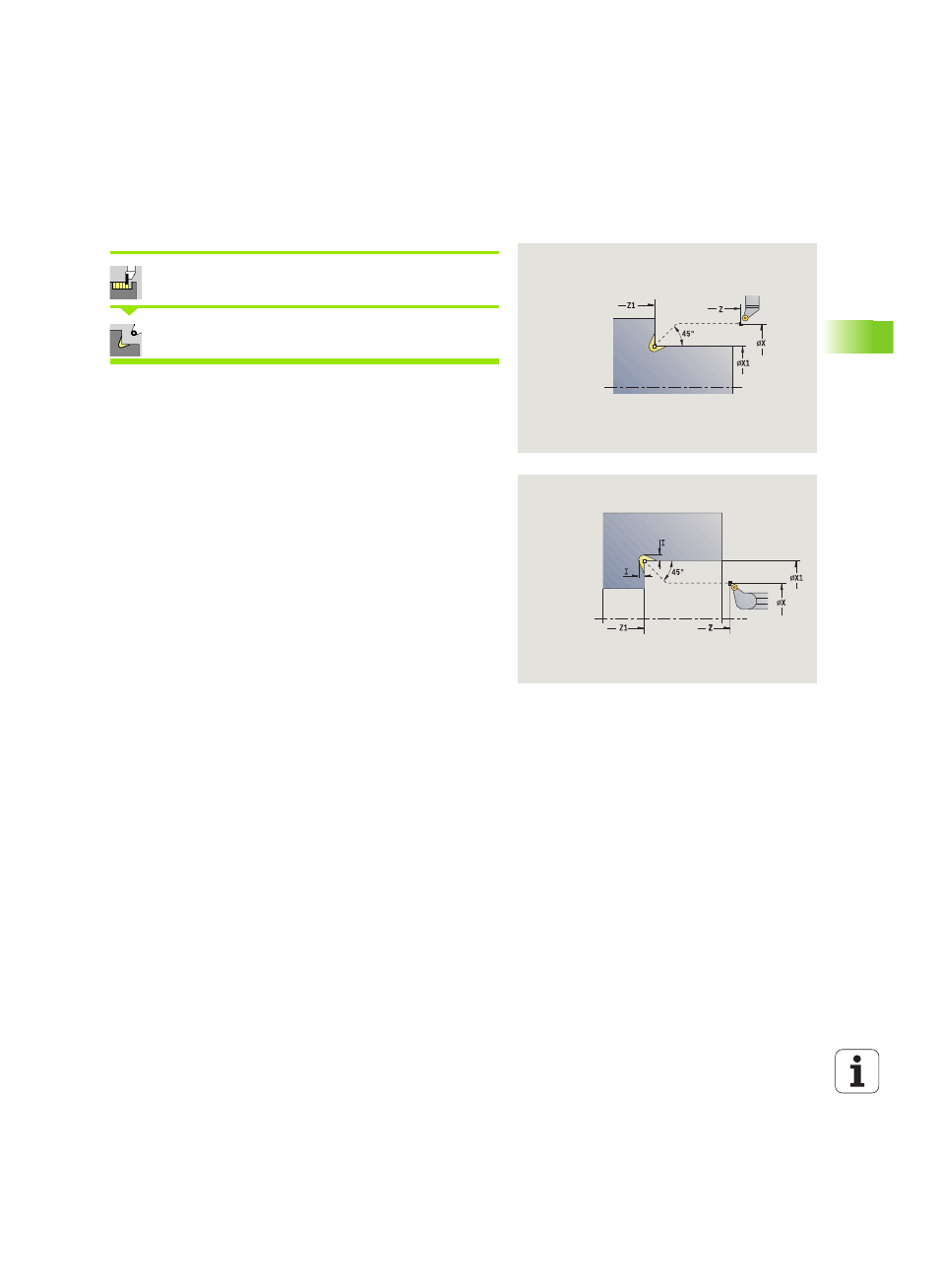

Entalladura Forma K
Seleccionar Ciclos de profundización
Seleccionar Entalladura K
La forma de contorno generada depende de la herramienta que se
utilice ya que sólo se realiza un corte lineal con un ángulo de 45º.
Tipo de mecanizado para acceso a la base de datos tecnológicos:
Acabado
Ejecución del ciclo
1 se desplaza con avance rápido a 45° a la "Distancia de seguridad"
antes del Punto de esquina del contorno X1, Z1
2 penetra una distancia igual a la Profundidad de entalladura I
3 retira la herramienta por idéntico camino hasta el punto de partida
4 se desplaza conforme al ajuste G14 al punto de cambio de
herramienta
Parámetros de ciclo
X, Z
Punto de partida
X1, Z1 Punto de esquina de contorno
I Profundidad de entalladura
G47 Distancia de seguridad (véase pág. 130)
G14 Punto de cambio de herramienta (véase pág. 130)
T Número de puesto de revólver
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
F Avance por revolución
MT M después de T: función M que se ejecuta después de la
llamada a herramienta T.
MFS M al comienzo: función M que se ejecuta al comienzo del
paso de mecanizado.
MFE M al final: función M que se ejecuta al final del paso de
mecanizado.
WP Indicación de con que cabezal de la pieza se desarrolla el
ciclo (dependiente de la máquina)
 Accionamiento principal
 Contracabezal para el mecanizado de la cara posterior
