HEIDENHAIN CNC PILOT 620/640 361
4.9
Modelos
de
taladr
os
y
de
fr
esados

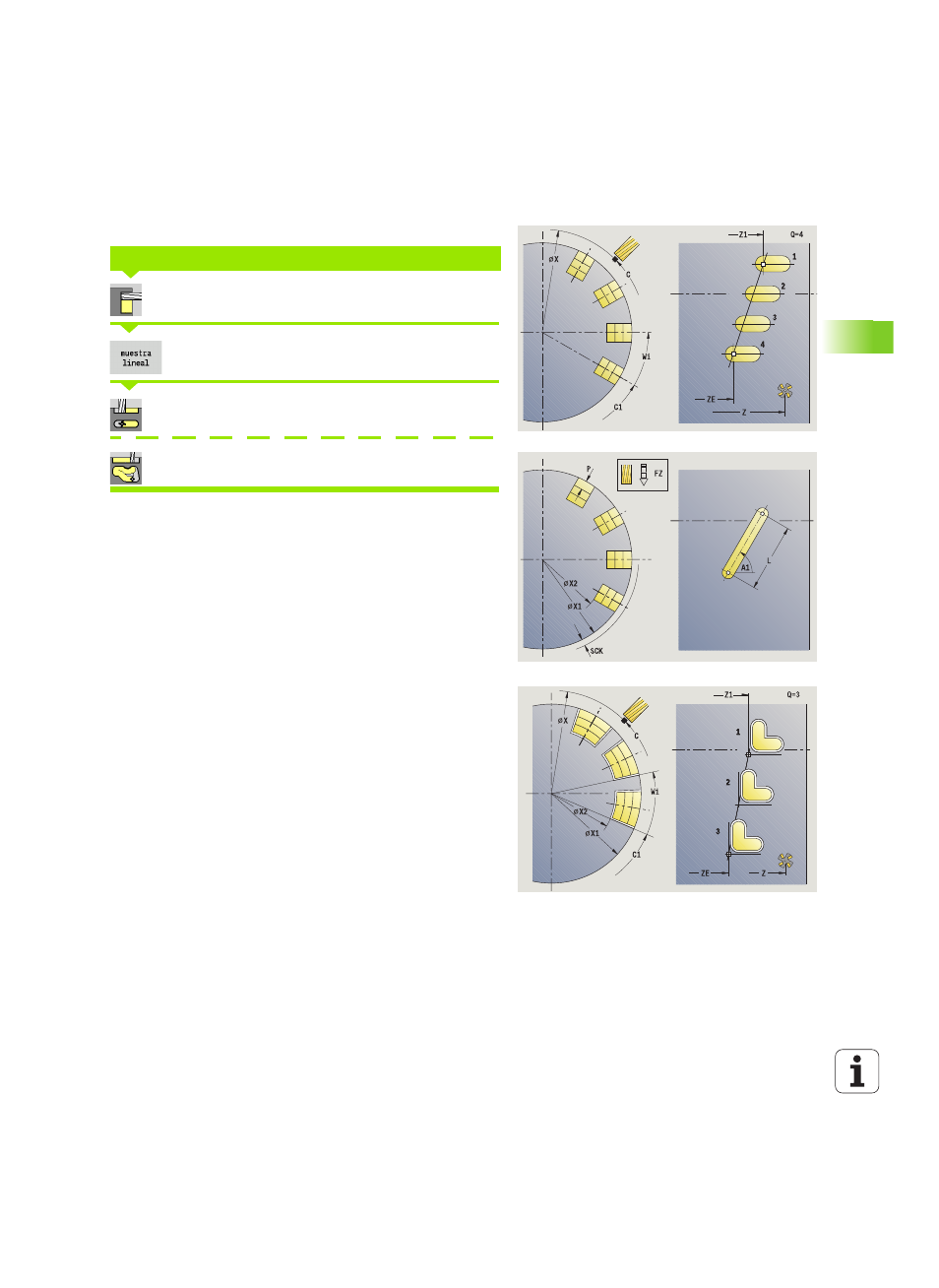

Patrón lineal de fresados radial
Seleccionar Fresado
Activar la softkey Patrón lineal
Seleccionar Ranura radial
Seleccionar Contorno ICP radial
Patrón lineal en los ciclos de fresado, se activa para crear patrones
de fresado equidistantes sobre una línea en la superficie lateral.
Las posiciones de patrón se definen con Punto final del patrón e
Incremento angular o con Incremento angular y Número de ranuras.
Además se piden los parámetros del fresado.
PATRÓN LINEAL DE FRESADOS RADIAL
Parámetros de ciclo
X, Z
Punto de partida
C Angulo del cabezal (posición del eje C) (por defecto:
Angulo actual del cabezal)
Q Número de ranuras
Z1 Punto inicial del patrón (Posición de la 1er ranura)
ZE Punto final del patrón (por defecto: Z1)
C1 Angulo 1er ranura (ángulo inicial)
Wi Incremento angular (distancia del modelo) (por defecto:
fresados dispuestos de forma regular sobre un círculo)
