HEIDENHAIN CNC PILOT 620/640 529
7.
4
Base
de
dat
o
s
de
te
cnologías
7.4 Base de datos de tecnologías
La base de datos de tecnologías gestiona los parámetros de corte en
función del tipo de mecanizado, del material de la pieza y el material

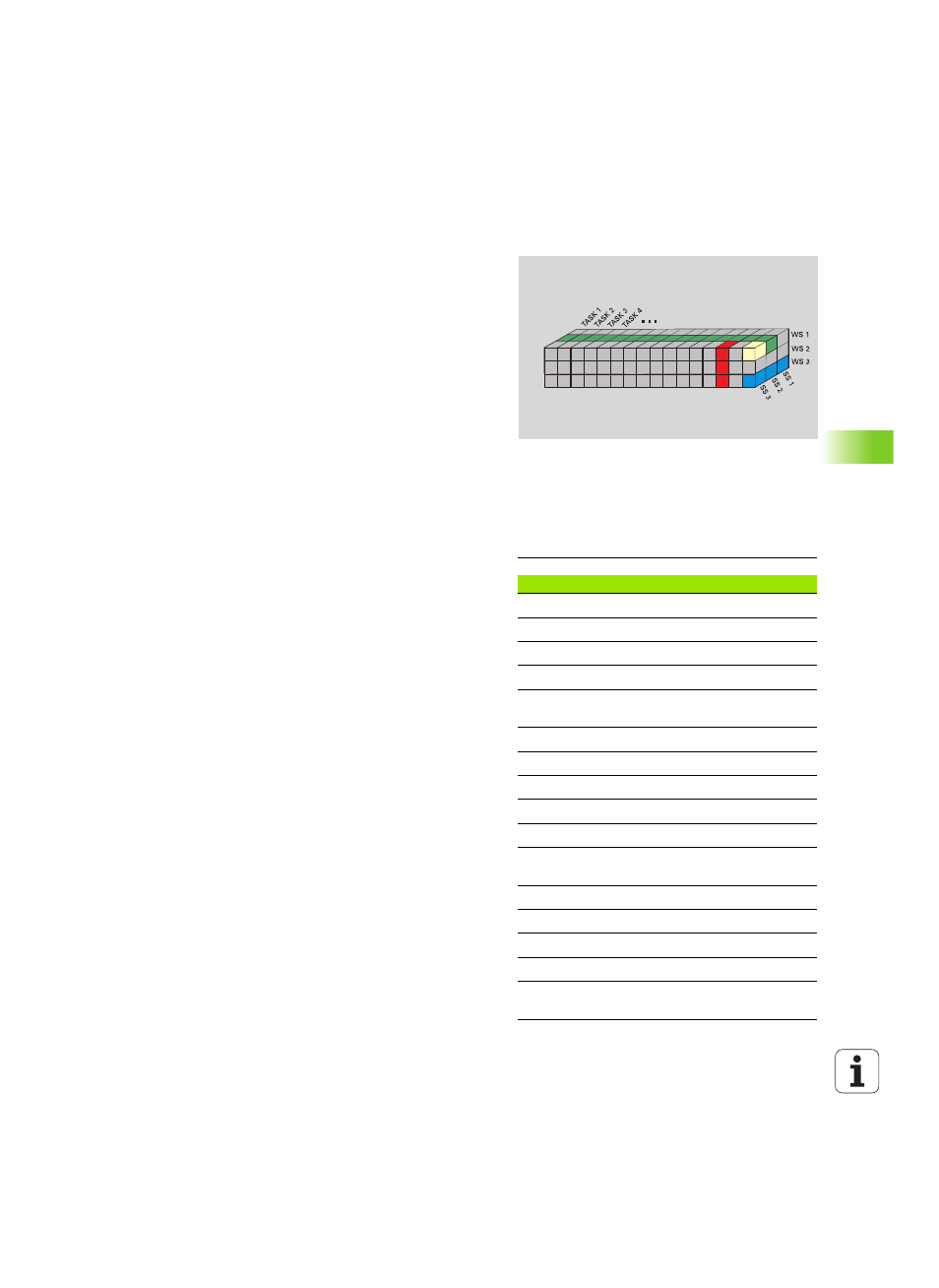

de corte. La figura contigua muestra la estructura de la base de datos
de tecnologías. Cada uno de los cubos representa un conjunto de
datos de corte.
En el volumen estándar, la base de datos de tecnologías está adaptada
para 9 combinaciones de material mecanizado-material de corte Como
opción, la base de datos puede ampliarse a 62 combinaciones de
material de pieza-material de corte.
El CNC PILOT determina los criterios de la siguiente manera:
 Tipo de mecanizado: en la programación de ciclos (modo de
aprendizaje) a cada ciclo y en smart.Turn a cada Unit se asigna un
tipo de mecanizado (véase la tabla).
 Material: en la programación de ciclos, el material se define en el
menú TSF, y en smart.Turn en la cabecera del programa.
 Material de corte: cada descripción de herramienta contiene el
material de corte.
Mediante estos tres criterios, el CNC PILOT utiliza un conjunto de
datos de corte (en la imagen en color amarillo) generando una
propuesta de tecnología a partir de ese conjunto de datos.
Leyenda de las abreviaciones utilizadas en la
imagen:
 Tarea: tipo de mecanizado
 WS: Material de pieza
 SS: Material de corte
Tipos de mecanizado
Pretaladrado
no utilizado
Desbaste 2
Acabado 3
Roscado 4
Profundización de
contorno
5
Tronzado 6
Centrado 9
Taladrado 8
Avellanado 9
Escariado no utilizado
Roscado con
macho
11
Fresado 12
Acabado fresado 13
Desbarbado 14
Grabado 15
Ranurado en
superficie lateral
16
