HEIDENHAIN CNC PILOT 620/640 413
5.9 Element
o
s de cont
or
no en superficie fr
ontal

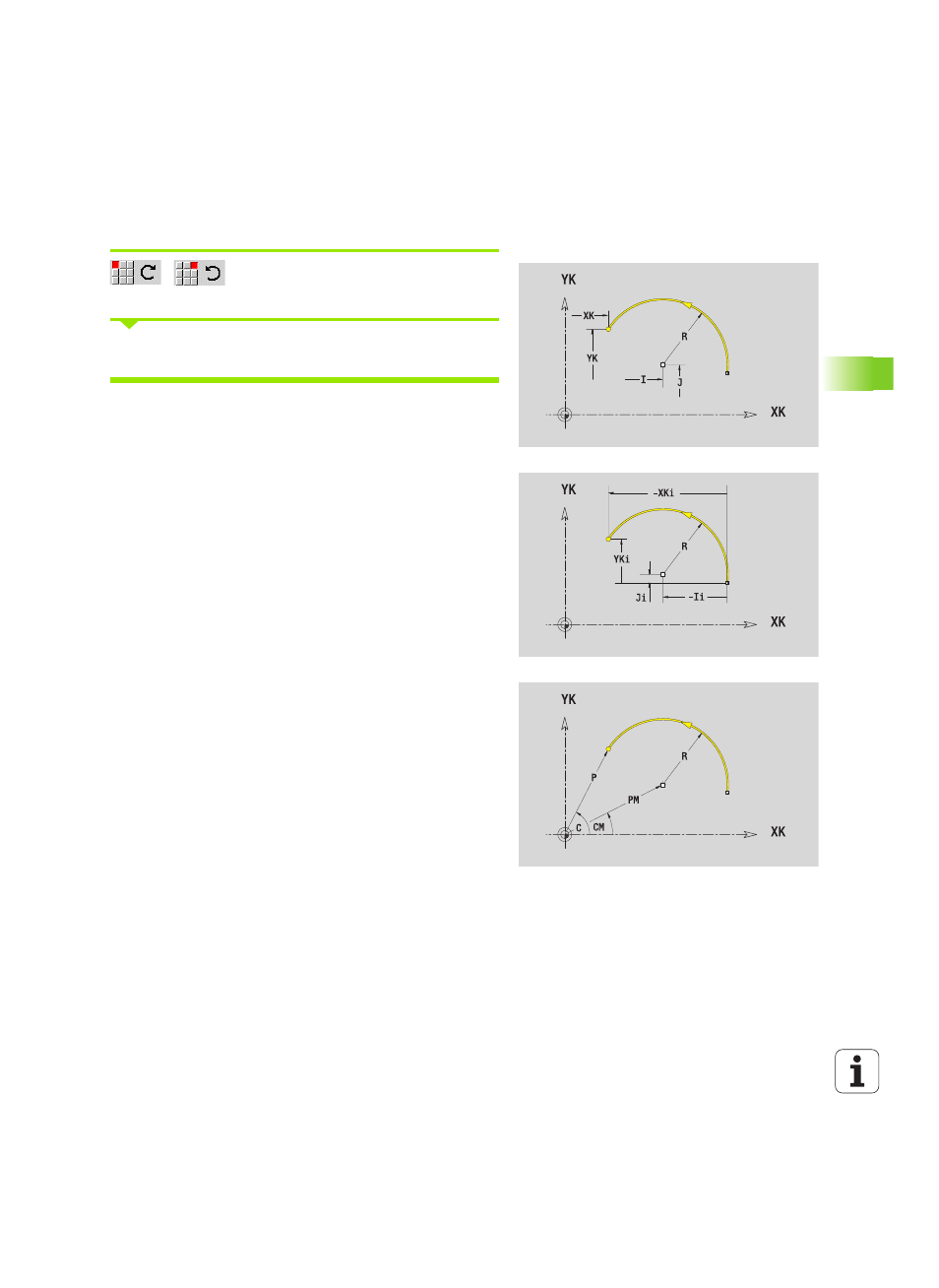

Arco de círculo en superficie frontal
Seleccionar sentido de giro del arco de
círculo
Acotar arco y definir la transición hacia el siguiente elemento de
contorno
En smart.Turn, ICP genera un G102 ó G103.
Parámetros
XK, YK
Punto final (final del arco del círculo)
XKi, YKi Punto final incremental (distancia punto inicial - punto final)
P Punto final polar (cota de radio)
Pi Punto final polar incremental (distancia punto inicial - punto
final)
C Punto final polar -ángulo
Ci Punto final, incremental - ángulo (referido al punto inicial)
I, J Centro del arco de círculo
Ii, Ji Centro del arco de círculo incremental (distancia del punto
inicial - centro en dirección X, Z)
PM Punto central arco de círculo polar
PMi Centro del arco de círculo polar, incremental (distancia
punto inicial - centro)
CM Centro arco de círculo polar - ángulo
CMi Centro del arco de círculo polar, incremental - ángulo
(referido al punto inicial)
R Radio
ANs Ángulo de tangente en el punto inicial
ANe Ángulo de tangente en el punto final
ANp Ángulo con el elemento precedente
ANn Ángulo con el elemento siguiente
F: véase atributos de mecanizado Página 377
