HEIDENHAIN CNC PILOT 620/640 335
4.8
Ciclos
de
fr
esado

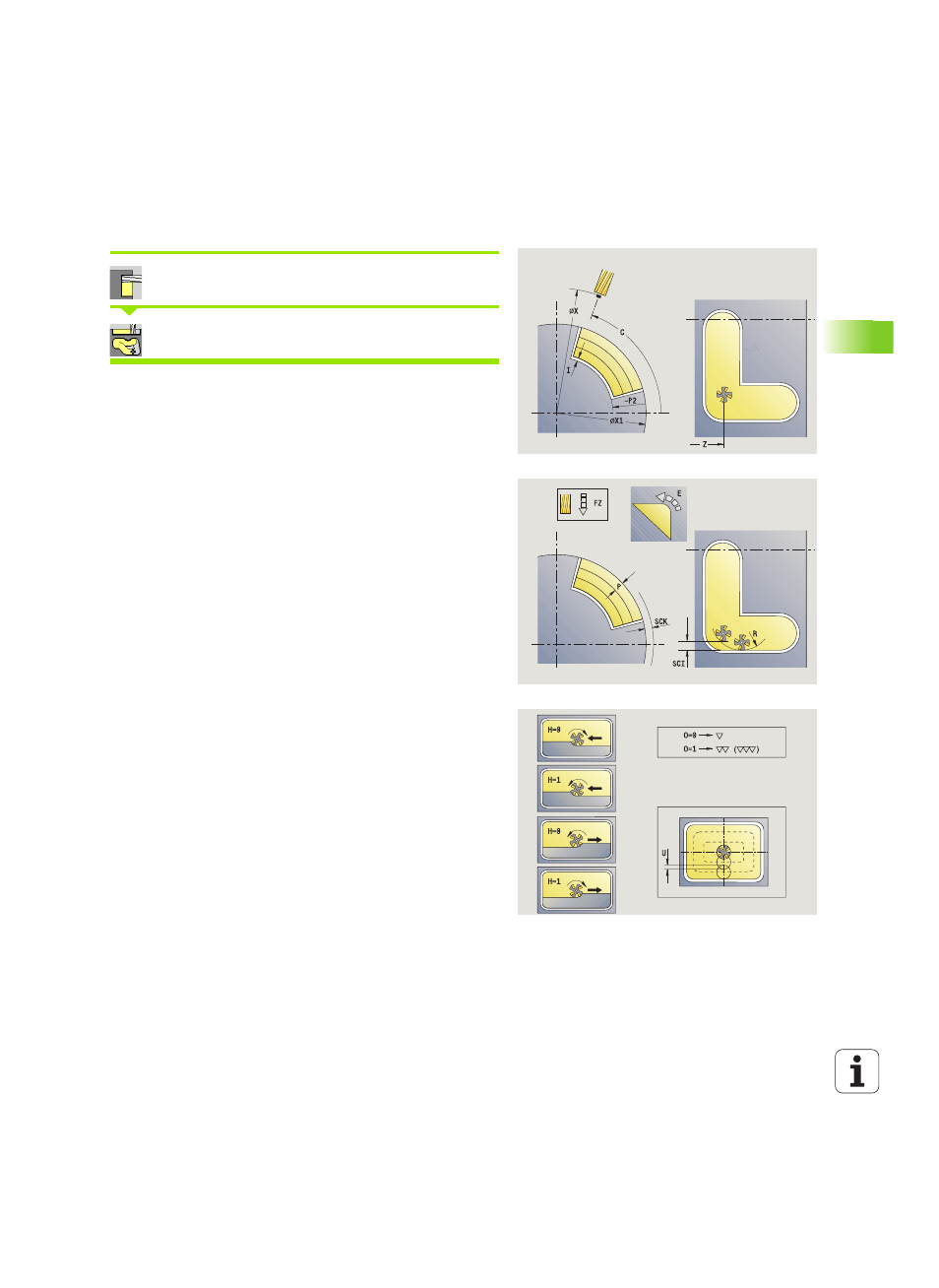

Contorno ICP radial
Seleccionar Fresado
Seleccionar Contorno ICP radial
En función de los parámetros, el ciclo fresa un contorno o realiza el
desbaste/acabado de una cajera en la superficie lateral.
Parámetros de ciclo
(primera ventana de introducción de datos)
X, Z Punto de partida
C Ángulo de cabezal (posición del eje C)
X1 Arista superior de fresado (diámetro) - (por defecto: punto
de arranque X)
P2 Profundidad de fresado
I Sobremedida paralela al contorno
K Sobremedida en dirección de alimentación
P Profundidad de aproximación (por defecto: profundidad
total en una aproximación)
FZ Avance de alimentación (por defecto: avance activo)
E Avance reducido para elementos circulares (por defecto:
avance activo)
FK Número de contorno ICP
G14 Punto de cambio de herramienta (véase pág. 130)
T Número de puesto de revólver
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
F Avance por revolución
Parámetros de ciclo (segunda ventana de introducción de datos)
O Desbaste o acabado - sólo en fresado de cajeras
 0: Desbastar
 1: Acabado
 2: Desbarbar
H Dirección de desarrollo del fresado
 0: Marcha inversa
 1: Marcha sincron.
U Factor de solapamiento (campo: 0 < U < 1)
 Sin datos: Fresado de contorno
 U>0: Fresado de cajeras - solapamiento (mínimo) de
las trayectorias de fresado = U*Diámetro de fresado
