HEIDENHAIN CNC PILOT 620/640 487
6.3
V
isualizaciones
6.3 Visualizaciones

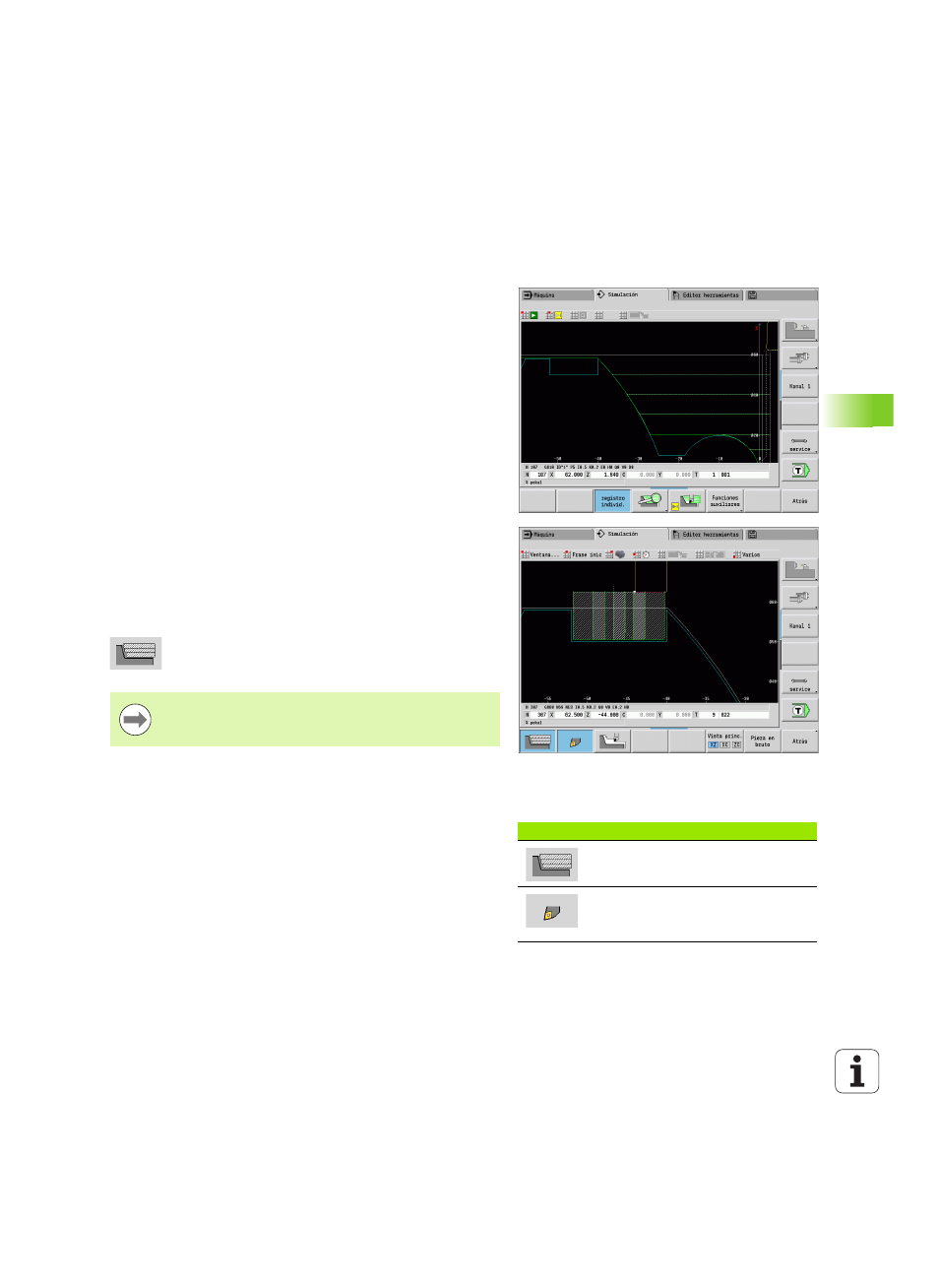

Representación del trayecto
Los Recorridos en marcha rápida se representan con una línea
blanca.
Los avances se representan dependiento del ajuste de las softkeys
como línea o como "pista de corte":
 Representación de líneas: una línea continua representa el
recorrido del extremo teórico de la cuchilla. La representación por
líneas se aconseja para obtener un vistazo rápido sobre la sección
cortada. Se recomienda menos para un control exacto del contorno,
ya que el recorrido del extremo de corte teórico no se corresponde
con el contorno de la pieza. En el CNC este "error" se compensa
mediante la corrección del radio de corte.
 Representación de la pista de corte: la simulación representa de
forma rayada la superficie por la que pasa la "zona cortante" de la
herramienta . Esto quiere decir, que el campo mecanizado se puede
ver con una geometría exacta de la cuchilla (radio, anchura y posición
de la cuchilla, etc.). De esta forma se controla en la simulación, si
queda material, si se daña el contorno o si los solapamientos son
demasiado grandes. La representación del trazado de corte es
especialmente adecuada para los mecanizados de profundización y
taladrado y el mecanizado de biseles, debido a que la forma de la
herramienta es decisiva para el resultado.
Activar la representación de la pista de corte:
 Con la softkey activada se muestran los
desplazamientos como "pista de corte".
Representación de la herramienta
Mediante softkey se ajuste si se muestra la cuchilla de la herramientas
o "el punto de luz" (véase tabla a la derecha):
 La cuchilla de herramienta se presenta con los ángulos y radios de
cuchilla correctos como están definidos en el banco de datos de
herramienta.
 Puntos de luz: en la posición actualmente programada se
representa un cuadrado blanco (punto de luz). El punto de luz se
representa en la posición del vértice virtual del filo.
La velocidad de simulación puede variarse con el
parámetro de usuario "Simulación/Configuración general/
Retardo de recorrido".
Softkeys para funciones auxiliares
Conmuta entre gráfico de líneas y
gráfico de pistas.
Conmuta entre representación de
puntos luminosos y representación de
filos de la herramienta
