556 Modo de funcionamiento Organización
8.2
Pa
rámetr
os

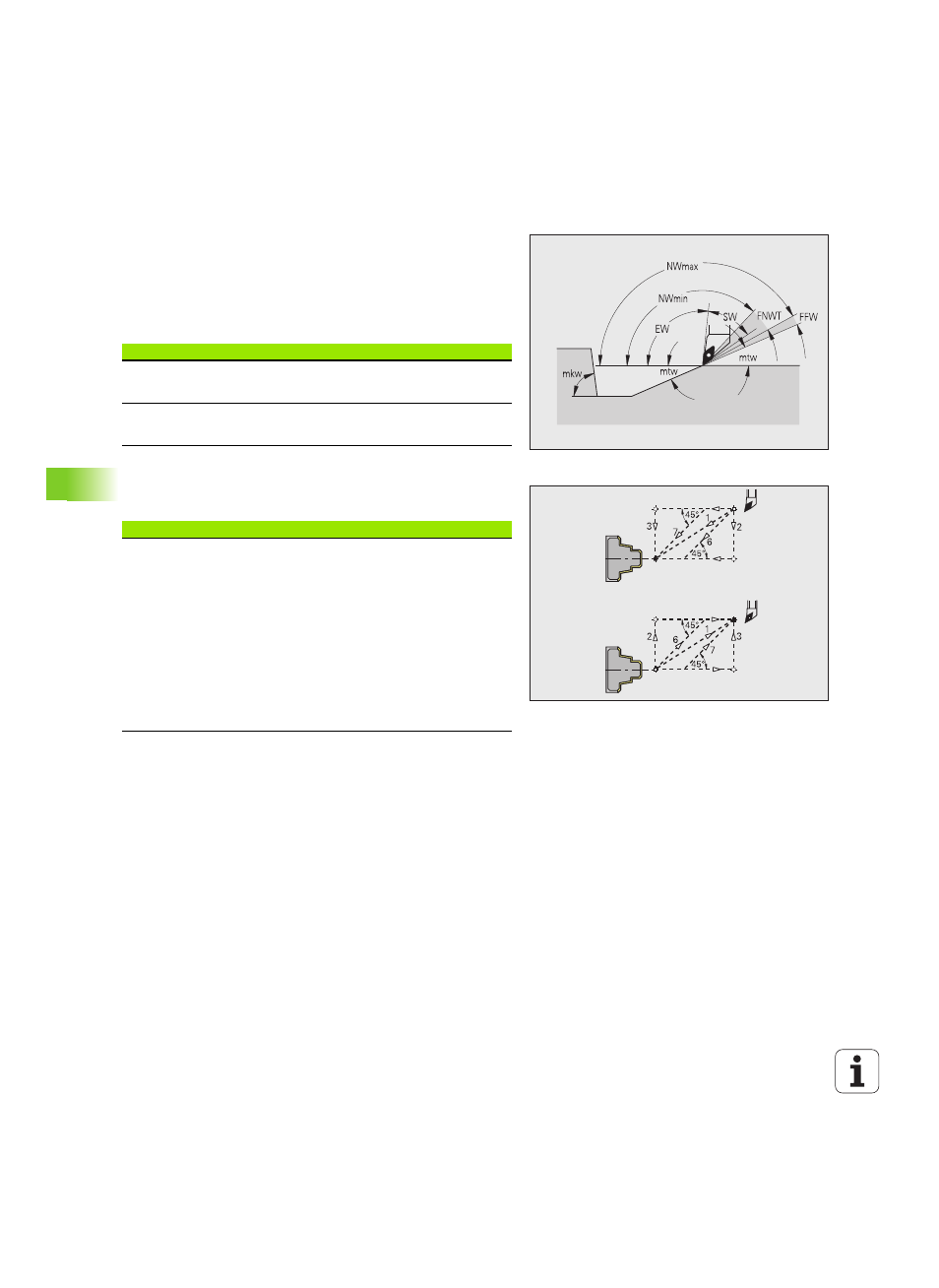

Acabado - tolerancias de herramienta
Para seleccionar la herramienta se tiene:
 Ángulo de ajuste (EW): EW >= mkw
(mkw: ángulo del contorno ascendente)
 Ángulo de ajuste (EW) y de la punta (SW):
NWmin < (EW+SW) < NWmax
 Ángulo auxiliar (FNWT): FNWT = NWmax – NWmin
Acabado - tolerancias de herramienta
Los movimientos de aproximación y salida se realizan en marcha
rápida (G0).
Tolerancias de la herramienta
Tolerancia del eje auxiliar [FNWT]
Margen de tolerancia para cuchillas auxiliares de la herramienta
Ángulo de corte libre [FFW]
Diferencia mínima contorno - corte auxiliar
Aproximación y salida
 Aproximación acabado exterior [ANFA]
 Aproximación acabado interior [ANFI]
 Salida acabado exterior [ABFA]
 Salida acabado interior [ABFI]
Estrategia de aproximación/salida:
 1: dirección X y Z simultáneamente
 2: primero dirección X, luego Z
 3: primero dirección Z, luego X
 6: movimiento acoplado, dirección X antes de Z
 7: movimiento acoplado, dirección Z antes de X
