298 Modo Teach-in (Aprendizaje)
4.7 Ciclos de taladr
ado

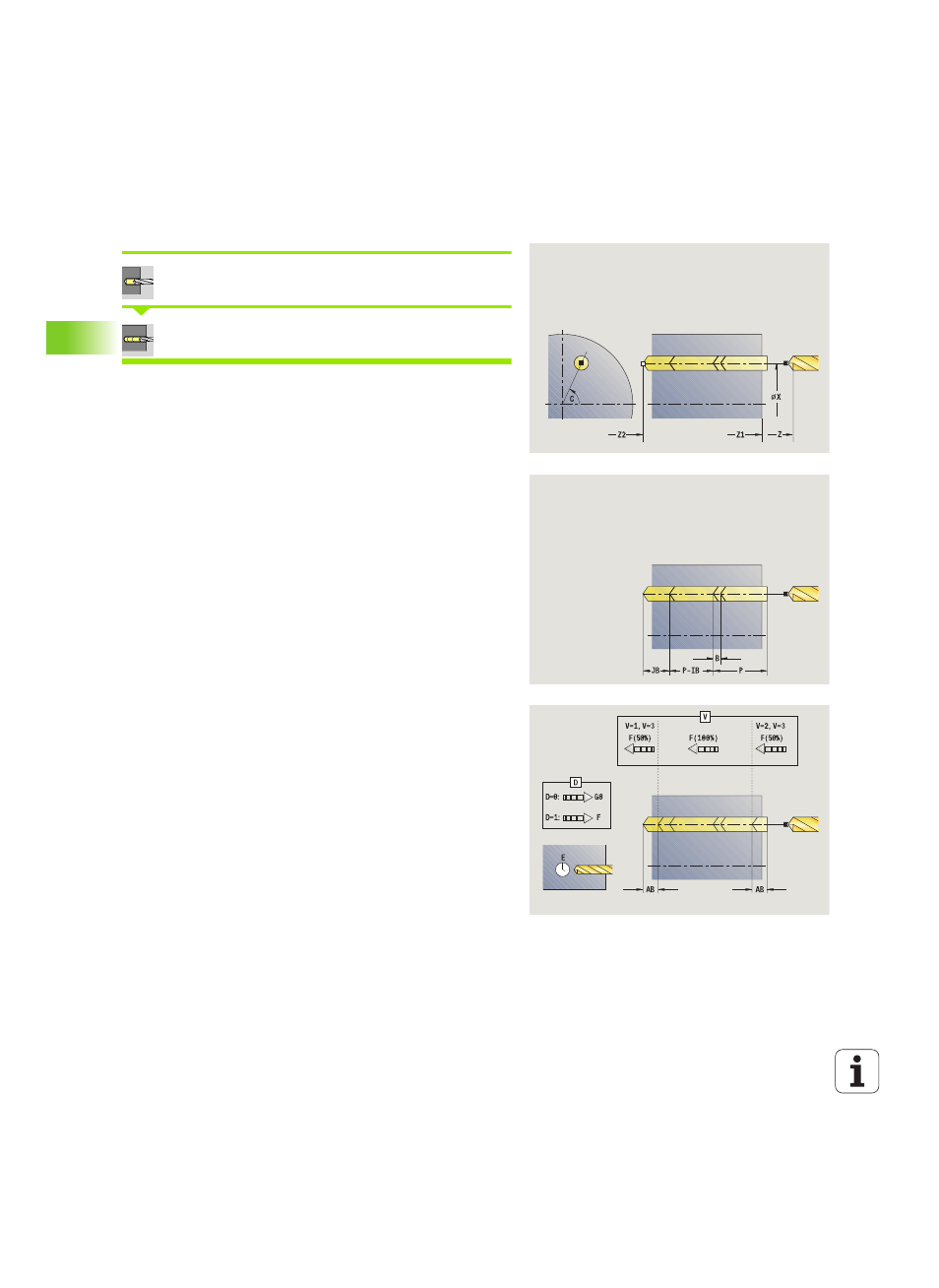

Taladrado profundo axial
Seleccionar Taladrado
Seleccionar Taladrado profundo axial
El ciclo realiza - en varias fases o etapas - un taladro en la superficie
frontal. Tras cada fase, se retira la broca y, tras un tiempo de espera,
se alimenta hasta la distancia de seguridad. La primera fase de
taladrado se define con 1ª profundidad de taladrado. Cada fase de
taladrado sucesiva se reduce en una magnitud igual al Valor de
reducción de la profundidad de taladrado, no debiendo caer la
profundidad de taladrado por debajo de la Profundidad de taladrado
mínima.
Parámetros de ciclo
X, Z
Punto de partida
C Ángulo de cabezal (posición del eje C)
Z1 Punto inicial del taladrar ( por defecto: Taladrar desde "Z")
Z2 Punto final de taladrado
P 1. 1ª profundidad de taladrado (por defecto: taladrar sin
interrupción)
IB Valor de reducción de la profundidad del taladrado (por
defecto: 0)
JB Profundidad de taladrado mínima (por defecto: 1/10 de P)
B Longitud de retroceso (por defecto: retroceso al "punto
inicial del taladro")
E Tiempo de permanencia (para el tallado libre en la base del
taladro)
(por defecto: 0)
D Retroceso - Velocidad de retroceso y alimentación dentro
del taladro (por defecto: 0)
 0: Avance rápido
 1: Avance
AB Longitud del taladro y longitud de perforación (por defecto:
0)
V Variantes de taladrado inicial y pasante (por defecto: 0)
 0: Sin reducción del avance
 1: Reducción del avance al final del taladrado
 2: Reducción del avance al comienzo del taladrado
 3: Reducción del avance al comienzo y al final del
taladrado
G14 Punto de cambio de herramienta (véase pág. 130)
T Número de puesto de revólver
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
