HEIDENHAIN CNC PILOT 620/640 175
4.4 Ciclos de ar
ra
nque de vir
u
ta (multipasada)

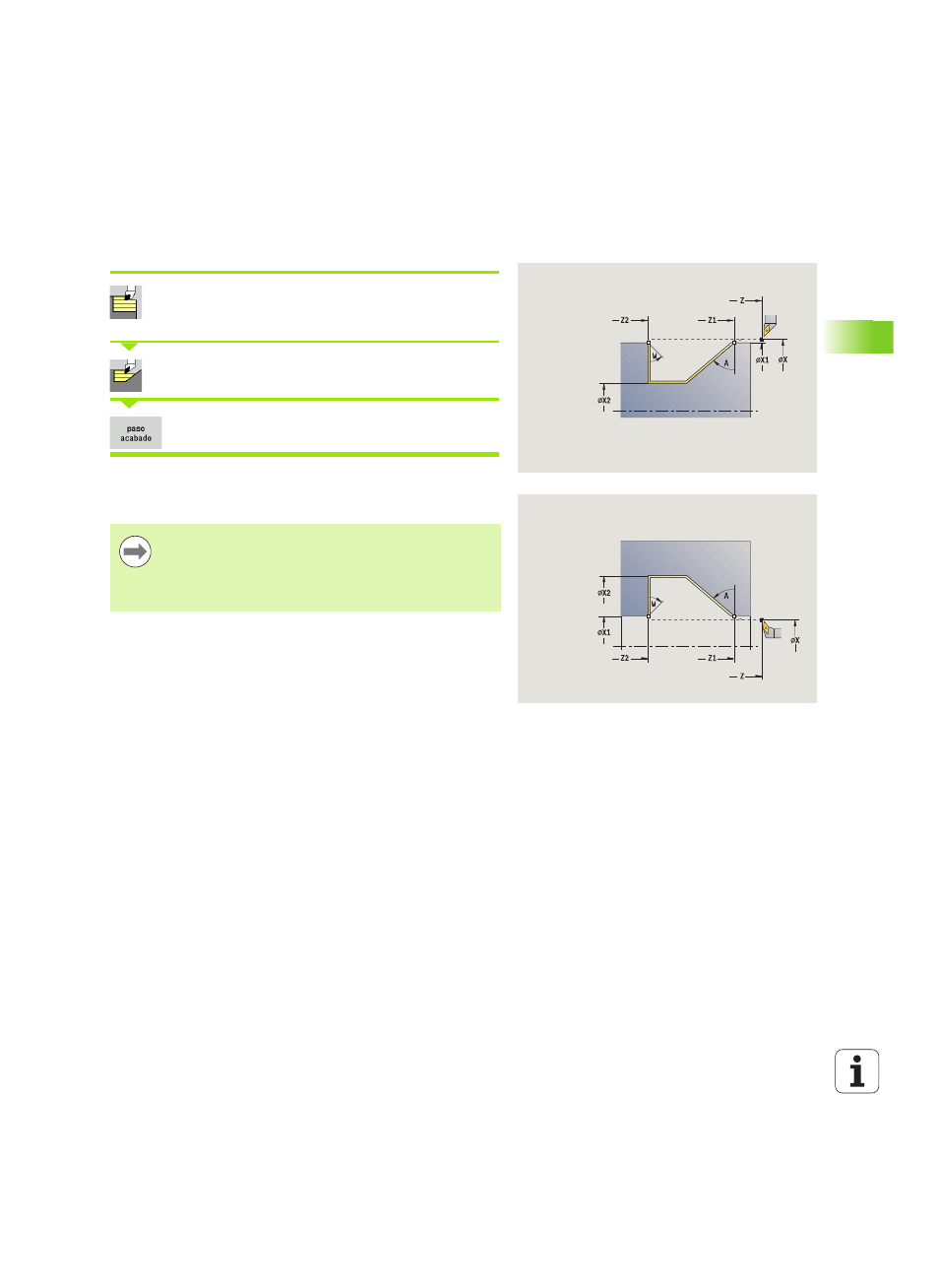

Mecanizado con penetración acabado
longitudinal
Seleccionar Ciclos multipasada longitudinal/
transversal
Seleccionar Penetración longitudinal
Activar la softkey Acabado
El ciclo realiza el acabado del segmento de contorno desde Punto
inicial del contorno hasta Punto final del contorno. La
herramienta regresa al punto de partida al final del ciclo.
 La herramienta profundiza con el ángulo máx. posible, el
material restante se queda.
 Cuanto mayor es la inclinación con la cual penetra la
herramienta, mayor es la reducción del avance (máximo
50%).
Parámetros de ciclo
X, Z
Punto de partida
X1, Z1 Punto inicial del contorno
X2, Z2 Punto final del contorno
A Ángulo de profundización (campo: 0° <= A < 90°; por
defecto: 0°)
W Ángulo final - Superficie oblicua al final del contorno
(Rango: 0° < = W < 90°)
G47 Distancia de seguridad (véase pág. 130)
G14 Punto de cambio de herramienta (véase pág. 130)
T Número de puesto de revólver
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
F Avance por revolución
MT M después de T: función M que se ejecuta después de la
llamada a herramienta T.
