HEIDENHAIN CNC PILOT 620/640 149
4.4 Ciclos de ar
ra
nque de vir
u
ta (multipasada)

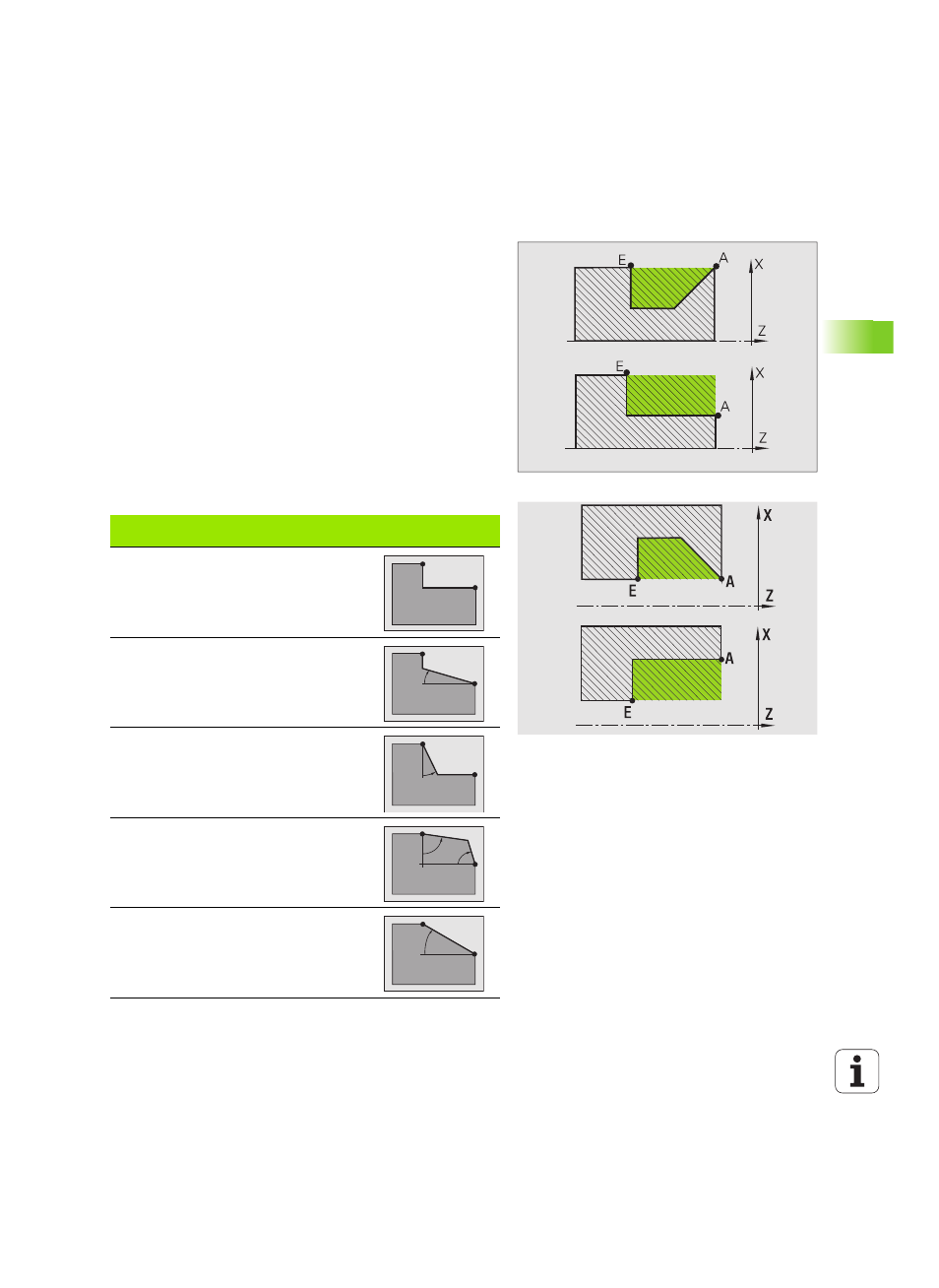

Posición de la herramienta
En los ciclos ampliados de arranque de viruta (multipasada), observar
la posición de la herramienta (punto de partida X, Z). Las normas son
válidas para todas las direcciones de arranque de viruta y alimentación
de la herramienta y para el desbaste y el acabado (véanse ejemplos de
ciclos longitudinales)
 El punto de partida no puede estar dentro de la zona sombreada.
 La zona de arranque de viruta comienza a partir del Punto de
partida X, Z, cuando la herramienta se encuentra "antes" del
segmento de contorno. En caso contrario, sólo se mecaniza el
segmento de contorno definido.
 Cuando en un mecanizado interior el Punto de partida X, Z se
encuentra por encima del centro de torneado, se mecaniza sólo el
segmento de contorno definido.
(A = Punto inicial del contorno X1, Z1; E = Punto final del contorno X2,
Z2)
Formas de contorno
Elementos de contorno en ciclos de arranque de viruta
(multipasada)
Modo Normal
arranque de viruta de una zona rectangular
Modo Ampliado
Superficie oblicua al inicio del contorno
Modo Ampliado
Superficie oblicua al final del contorno
Modo Ampliado
Superficies oblicuas al inicio y al final del
contorno con un ángulo > 45°
Modo Ampliado
Una superficie oblicua (mediante la
introducción del "Punto inicial del contorno",
"Punto final del contorno" y del "Ángulo inicial")
