212 Modo Teach-in (Aprendizaje)
4.5
Ciclos
de
pr
ofundización

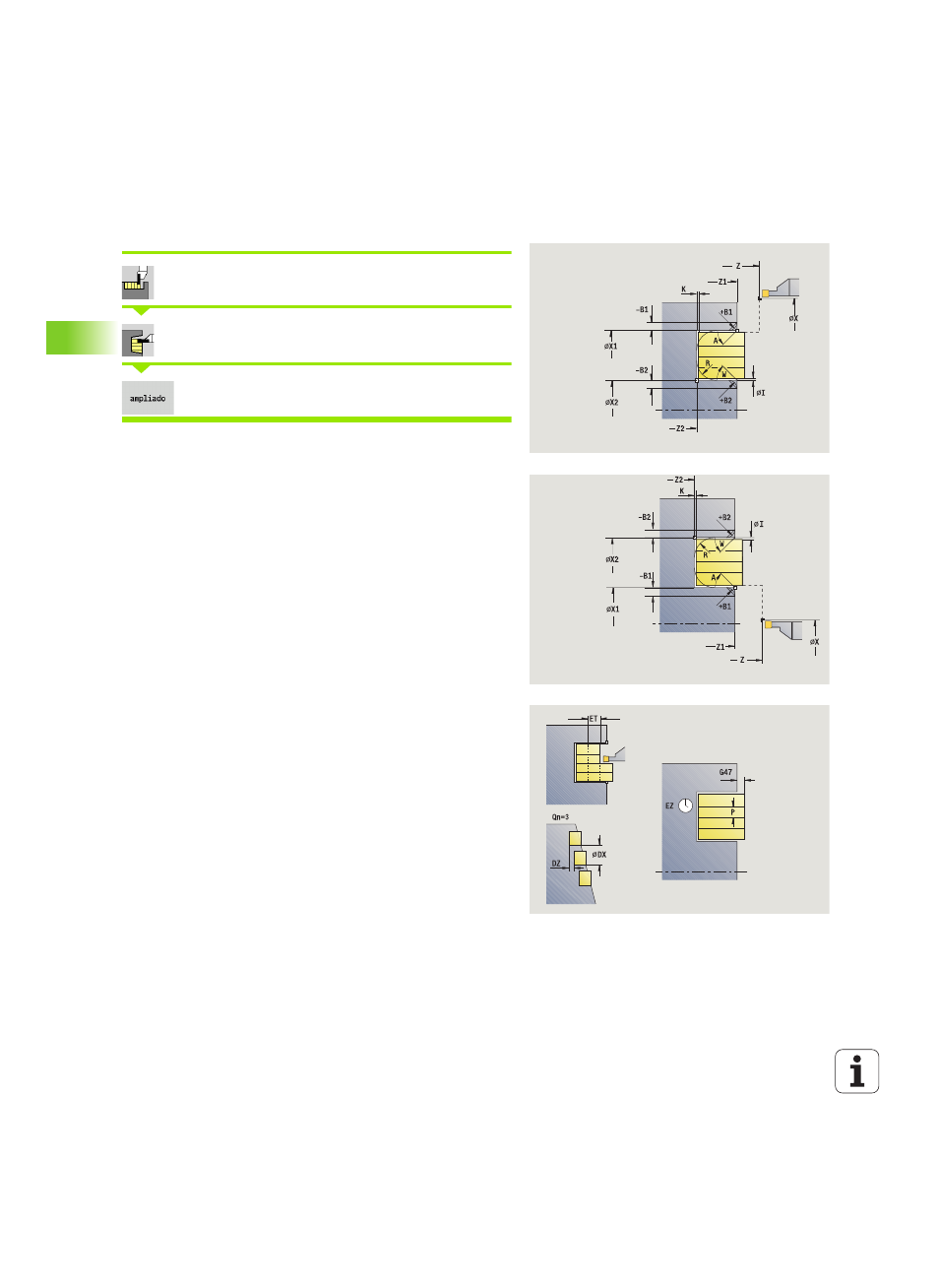

Profundización axial – Modo Ampliado
Seleccionar Ciclos de profundización
Seleccionar Profundización axial
Activar la softkey Ampliado
El ciclo produce las profundizaciones definidas en Cantidad Qn. Los
parámetros Punto inicial del contorno y Punto final del contorno
definen la primera profundización (posición, profundidad y anchura de
profundización).
Parámetros de ciclo
X, Z
Punto de partida
X1, Z1 Punto inicial del contorno
X2, Z2 Punto final del contorno
B1, B2 Bisel/Redondeo (B1 Inicio del contorno; B2 final del
contorno)
 B>0: Radio del redondeo
 B<0: Anchura del bisel
A Ángulo inicial (Rango: 0° < = < 90°)
W Ángulo final (Rango: 0° < = W < 90°)
R Redondeo
I, K Sobremedida X, Z
G14 Punto de cambio de herramienta (véase pág. 130)
T Número de puesto de revólver
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
F Avance por revolución
P Anchura de profundización: alimentaciones <= P (sin
datos: P = 0,8 * Anchura del filo de la herramienta)
ET Profundidad de punzonado realizada en un corte.
EZ Tiempo de permanencia: tiempo de corte libre (por
defecto: tiempo de duración de dos vueltas)
Qn Número de ciclos de penetración (por defecto: 1)
DX, DZ Distancia hasta la siguiente profundización relativa a la
profundización anterior
G47 Distancia de seguridad (véase pág. 130)
MT M después de T: función M que se ejecuta después de la
llamada a herramienta T.
MFS M al comienzo: función M que se ejecuta al comienzo del
paso de mecanizado.
