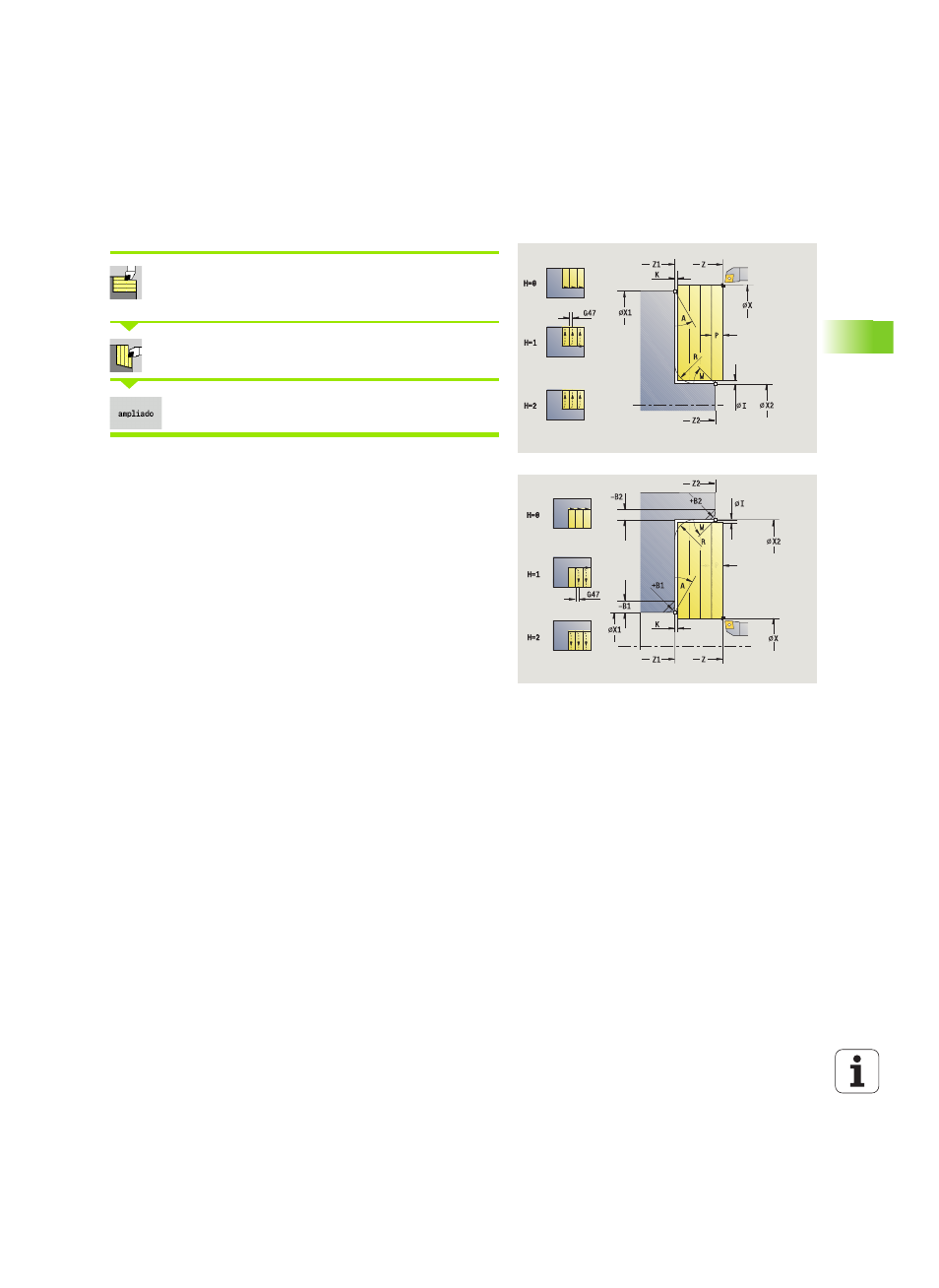

Arranque de viruta transversal - Ampliado
Seleccionar Ciclos multipasada longitudinal/
transversal
Seleccionar Mecanizado transversal
Activar la softkey Ampliado
Este ciclo desbasta, teniendo presentes las sobremedidas, la zona
descrita por Punto de partida y Punto inicial del contorno Z1/
Punto final del contorno X2.
Parámetros de ciclo
X, Z
Punto de partida
X1, Z1
Punto inicial del contorno
X2, Z2
Punto final del contorno
P
Profundidad de aproximación: profundidad máxima de
aproximación
A
Ángulo inicial (Rango: 0° < = < 90°)
W
Ángulo final (Rango: 0° < = W < 90°)
R
Redondeo
I, K
Sobremedida X, Z
H
Alisado del contorno
0: con cada corte
1: con el último corte
2: sin corte de alisado
G47
Distancia de seguridad (véase pág. 130)
G14
Punto de cambio de herramienta (véase pág. 130)
T
Número de puesto de revólver
ID
Número ID de herramienta
S
Nº de revoluciones/velocidad de corte
F
Avance por revolución
B1, B2
Bisel/Redondeo (B1 Inicio del contorno; B2 final del
contorno)
B>0: Radio del redondeo
B<0: Anchura del bisel
BP
Duración de pausa: tiempo de interrupción del movimiento
de avance: Mediante el avance intermitente se rompe la
viruta.
BF
Duración de avance: intervalo de tiempo hasta la siguiente
pausa. Mediante el avance intermitente se rompe la viruta.
