Patrón lineal en superficie frontal
La cota de referencia ZR se puede determinar con la función
"seleccionar plano de referencia" (véase pág. 422).
ICP genera:
 la identificación de apartado STIRN con el parámetro cota de
referencia. En contornos intrincados, ICP sólo genera una
identificación de apartado.
 un G308 con los parámetros nombre de contorno y profundidad de
fresado / taladro (–1*BT).
 un G401 con los parámetros del patrón.
 la función G y parámetros de figura / taladro.
 un G309.
Datos de referencia de superficie frontal
ID
Nombre contorno
PT Profundidad de fresado
ZR Medida de referencia

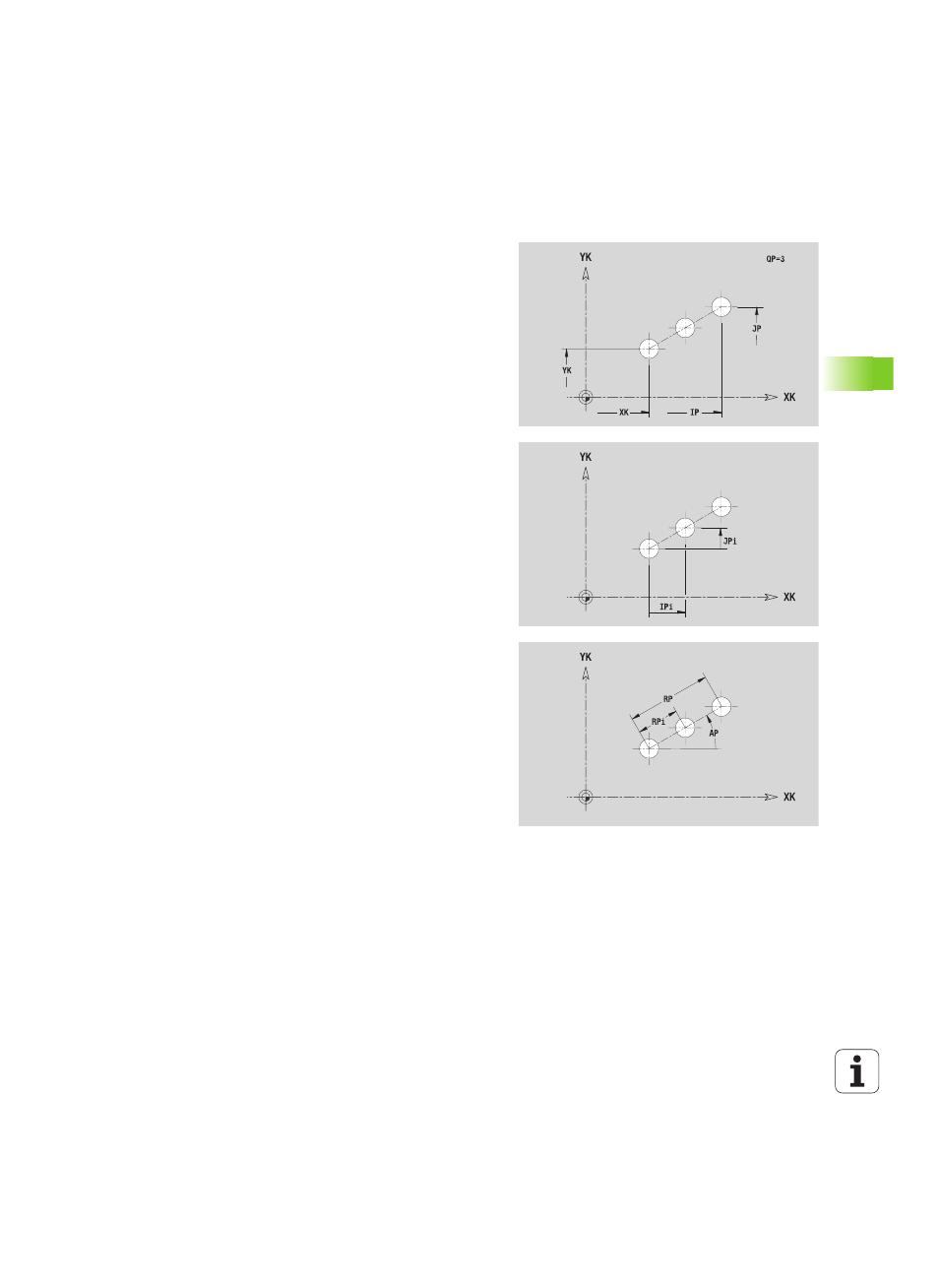

Parámetros patrón
XK, YK
1: Punto de patrón (coordenadas cartesianas)
QP Número de puntos de patrón
IP, JP Punto final del modelo (coordenadas cartesianas)
IPi, JPi Distancia entre dos puntos de patrón (en dirección XK,
YK)
AP Ángulo de posición
RP Longitud total del patrón
RPi Distancia entre dos puntos de patrón
Parámetro de figura / taladro seleccionado
