HEIDENHAIN CNC PILOT 620/640 417
5.1
0 Element
o
s de cont
or
no en superficie lat
er

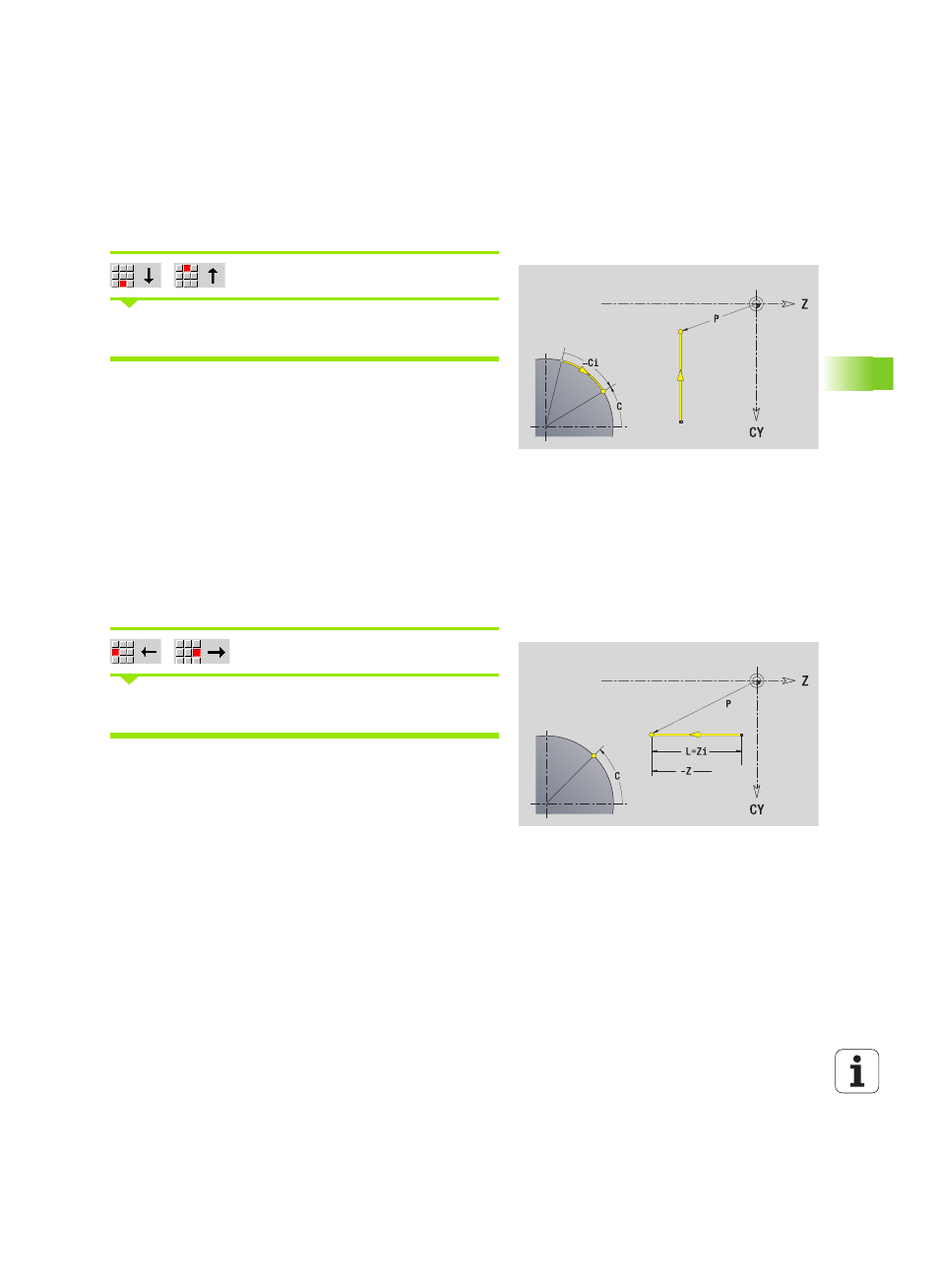

al Líneas verticales en la superficie lateral
Seleccionar la dirección de la línea
Acotar la línea y definir la transición hacia el siguiente elemento de
contorno.
En smart.Turn, ICP genera un G111.
Líneas horizontales en superficie lateral
Seleccionar la dirección de la línea
Acotar la línea y definir la transición hacia el siguiente elemento de
contorno.
En smart.Turn, ICP genera un G111.
Parámetros
CY
Punto final como cota de trayectoria (referencia: diámetro
XS)
CYi Punto final incremental como cota de trayectoria
(referencia: diámetro XS)
P Punto final como radio polar
C Punto final polar -ángulo
Ci Punto final incremental, polar - ángulo
L Long. de línea
F: véase atributos de mecanizado Página 377
Parámetros
Z
Punto final
Zi Punto final incremental
P Punto final como radio polar
L Long. de línea
F: véase atributos de mecanizado Página 377
