50 Introducción y nociones básicas
1.
8
Dimensiones
de
la
her
ramienta

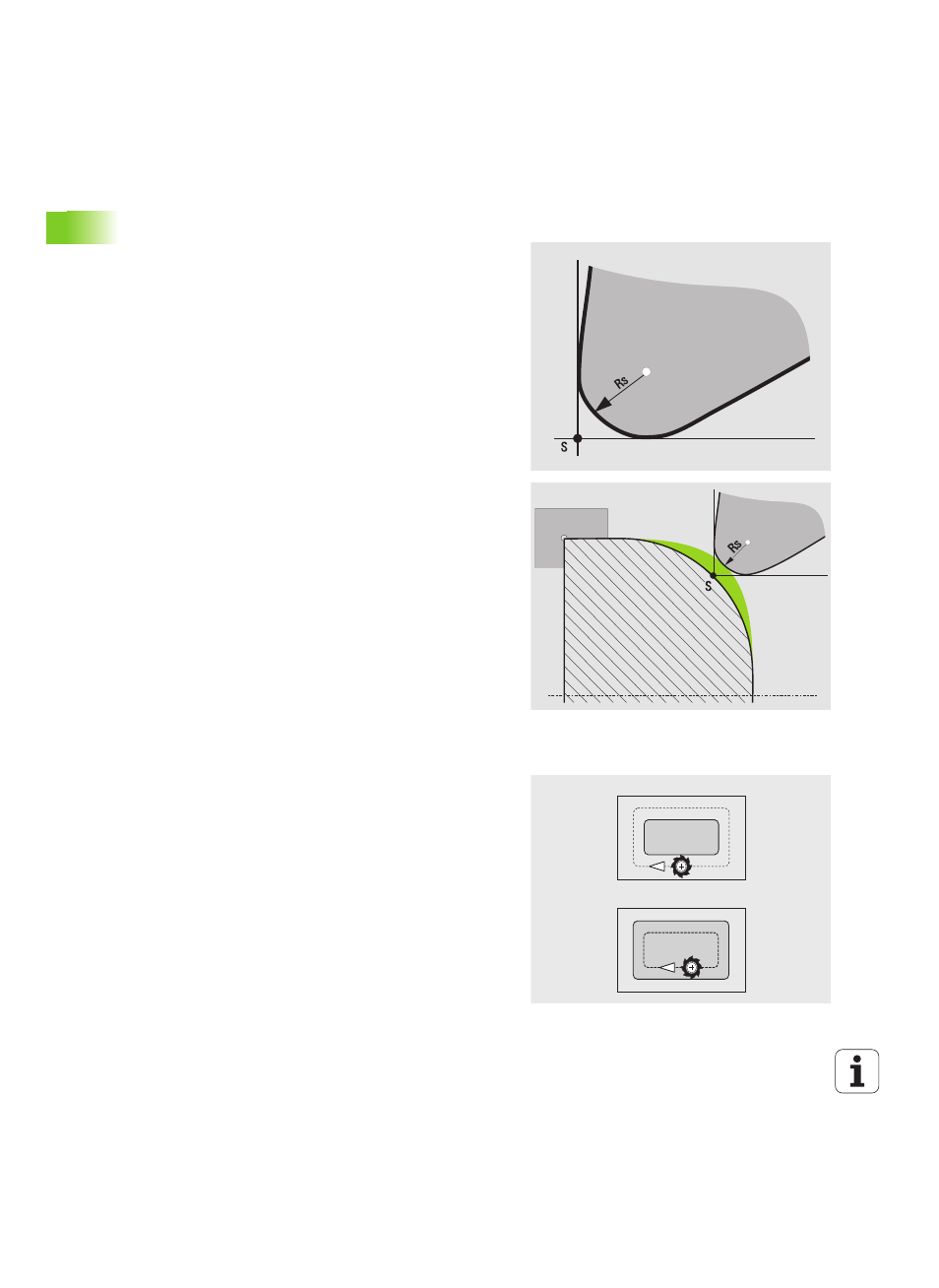

Compensación de radio de cuchilla (SRK)
Las herramientas de torneado poseen un redondeo (radio) en la punta
de la herramienta. Debido a esto, en los mecanizados de conos,
biseles y redondeos, se producen imprecisiones, que el CNC PILOT
corrige mediante la compensación de radio de cuchilla.
Los recorridos programados se refieren a la punta teórica S de la
herramienta. Esto provoca imprecisiones en contornos no paralelos a
los ejes.
La compensación SRK calcula un nuevo recorrido de desplazamiento,
la equidistante, para compensar dicho error (véase figura).
El CNC PILOT calcula la compensación SRK en la programación de
ciclos. En el marco de la programación smart.Turn y DIN, la
compensación SRK también se tiene en cuenta en los ciclos
multipasada. Además en la programación DIN con recorridos
independientes también se puede activar/desactivar la compensación
SRK.
Compensación de radio de fresa (FRK)
En el fresado, el diámetro exterior de la fresa es decisivo para crear el
contorno. Sin compensación de radio de fresa (FRK), el centro de la
fresa es el punto de referencia en los recorridos. Para compensar
dicho error, la compensación de radio de fresa (FRK) calcula un nuevo
recorrido, la equidistante.
