204 Modo Teach-in (Aprendizaje)
4.5
Ciclos
de
pr
ofundización

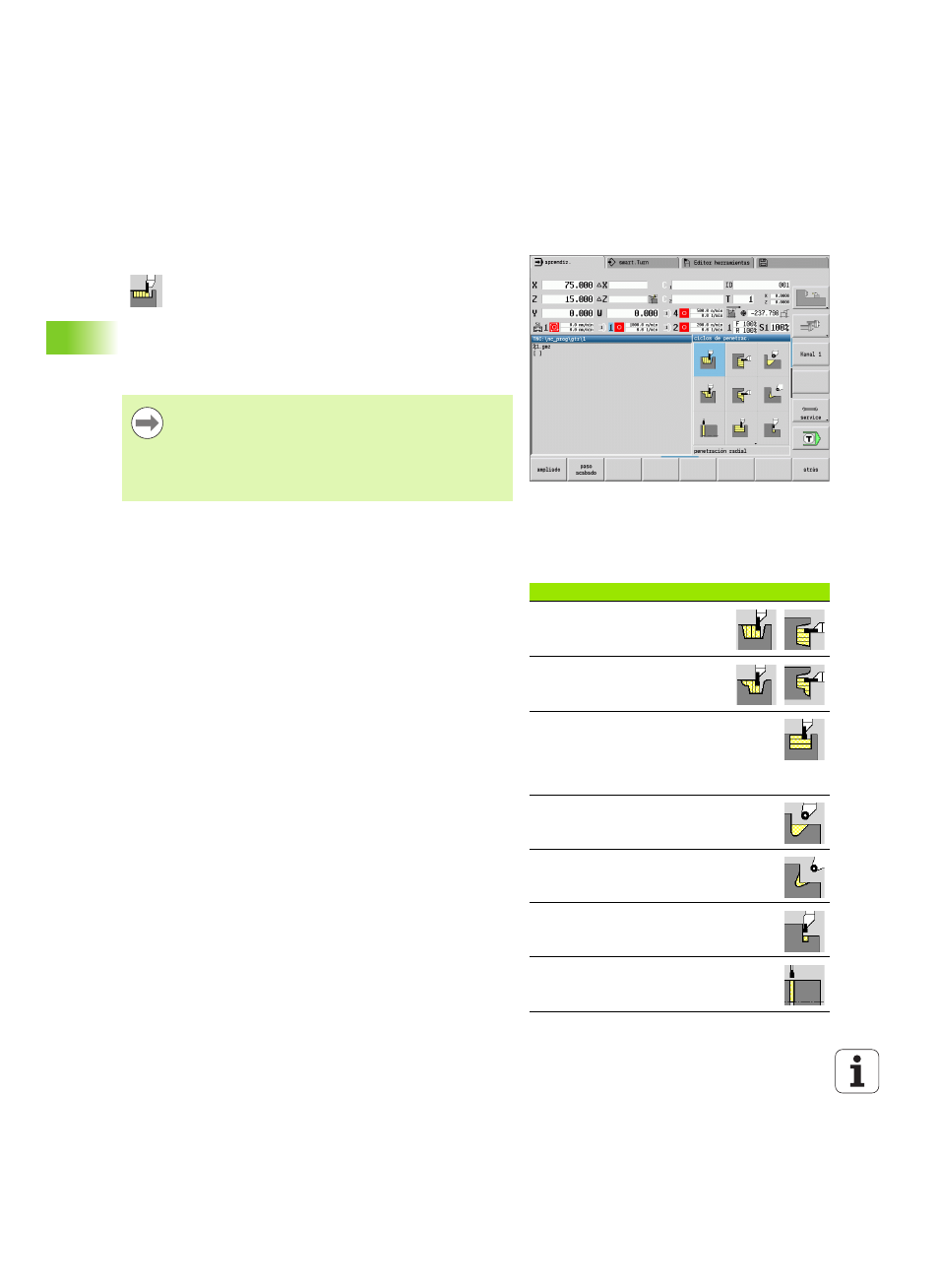

4.5 Ciclos de profundización
Dirección de mecanizado y de alimentación en
los ciclos de profundización
El CNC PILOT calcula la dirección de arranque de viruta y de
alimentación a partir de los parámetros del ciclo. Son determinantes:
 Modo Normal: Los parámetros Punto de partida X, Z (modo manual
"posición actual de la herramienta") e inicio del contorno X1/final del
contorno Z2
 Modo Ampliado: Los parámetros "Punto inicial del contorno X1, Z1
y Punto final del contorno X2, Z2
 Ciclos ICP: Los parámetros "Punto de partida X, Z (modo manual:
"posición actual de la herramienta") y el "Punto inicial del contorno
ICP"
El grupo de ciclos de profundización contiene ciclos de
profundización, ranurado en superficie lateral, entallado y
tronzado. Los contornos sencillos se mecanizan en el
modo Normal , los contornos complejos en el modo
Ampliado . Los ciclos de profundización ICP mecanizan
cualesquiera contornos descritos con ICP (véase
“Contornos ICP” en pág. 376).
 Subdivisión del corte : El CNC PILOT calcula una
anchura de profundización uniforme que sea <=P.
 Sobremedidas: se tienen presentes en el "modo
Ampliado"
 La corrección del radio del filo de la cuchilla se
ejecuta (excepción: "Entalladura forma K").
Ciclos de profundización Símbolo
Profundización radial/axial
Ciclos de profundización y acabado
para contornos sencillos
Profundización radial/axial ICP
Ciclos de profundización y acabado
para contornos cualesquiera
Ranurado radial/axial en
superficie lateral
Ciclos de ranurado en superficie
lateral y acabado para contornos
sencillos y cualesquiera
Entalladura H
Entalladura "Forma H"
Entalladura K
Entalladura "Forma K"
Entalladura U
Entalladura "Forma U"
Tronzado
Ciclo para tronzado de la pieza
torneada
