448 Programación ICP
5.14 Cont
or
nos del plano XY

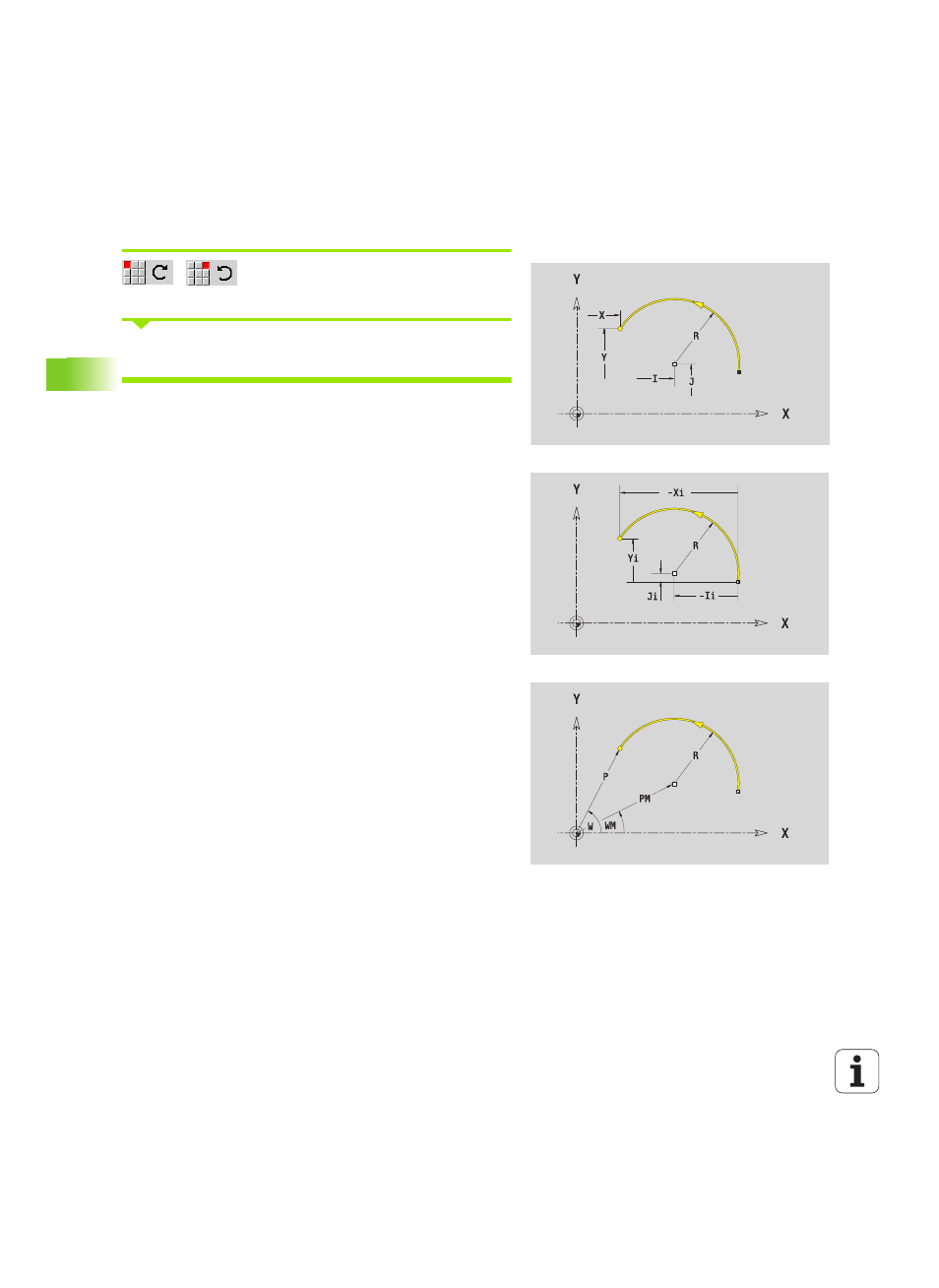

Arco de círculo plano XY
Seleccionar sentido de giro del arco de
círculo
Acotar arco y definir la transición hacia el siguiente elemento de
contorno
En smart.Turn, ICP genera un G172 ó G173.
Parámetros
X, Y
Punto final (final del arco del círculo)
Xi, Yi Punto final incremental (distancia punto inicial - punto final)
P Punto final polar (cota de radio)
Pi Punto final polar incremental (distancia punto inicial - punto
final)
W Punto final polar -ángulo
Wi Punto final, incremental - ángulo (referido al punto inicial)
I, J Centro del arco de círculo
Ii, Ji Centro del arco de círculo incremental (distancia del punto
inicial - centro en dirección X, Z)
PM Punto central arco de círculo polar
PMi Centro del arco de círculo polar, incremental (distancia
punto inicial - centro)
WM Centro arco de círculo polar - ángulo
WMi Centro del arco de círculo polar, incremental - ángulo
(referido al punto inicial)
R Radio
ANs Ángulo de tangente en el punto inicial
ANe Ángulo de tangente en el punto final
ANp Ángulo con el elemento precedente
ANn Ángulo con el elemento siguiente
F: véanse atributos de mecanizado Página 377
