444 Programación ICP
5.14 Cont
or
nos del plano XY
5.14 Contornos del plano XY
ICP pone a disposición en smart.Turn los siguientes contornos para el
mecanizado con el eje Y:
 contornos complejos que se definen con elementos de contorno
individuales
 Figuras
 Taladros
 Patrón de figuras y taladros
 Superficie individual
 Arista múltiple
Los elementos de contorno del plano XY se acotan en coordenadas
cartesianas o polares. Se conmuta con una softkey (véase tabla). Para
la definición de un punto pueden mezclarse coordenadas cartesianas
y coordenadas polares.
Datos de referencia del plano XY
Después de los datos de referencia sigue la definición de contorno con
elementos individuales de contorno.
La cota de referencia ZR y el diámetro de limitación IR se puede
determinar con la función "seleccionar plano de referencia" (véase
pág. 422).
ICP genera:
 la identificación de apartado STIRN con el parámetro cota de
referencia, ángulo de cabezal y diámetro de limitación. En contornos
intrincados no hay identificación de apartado.
 un G308 con los parámetros nombre de contorno y profundidad de
fresado.
 un G309 al final de la descripción del contorno.
Softkeys para coordenadas polares
Conmuta el campo a la entrada del
ángulo W.
Conmuta el campo a la entrada del
radio P.

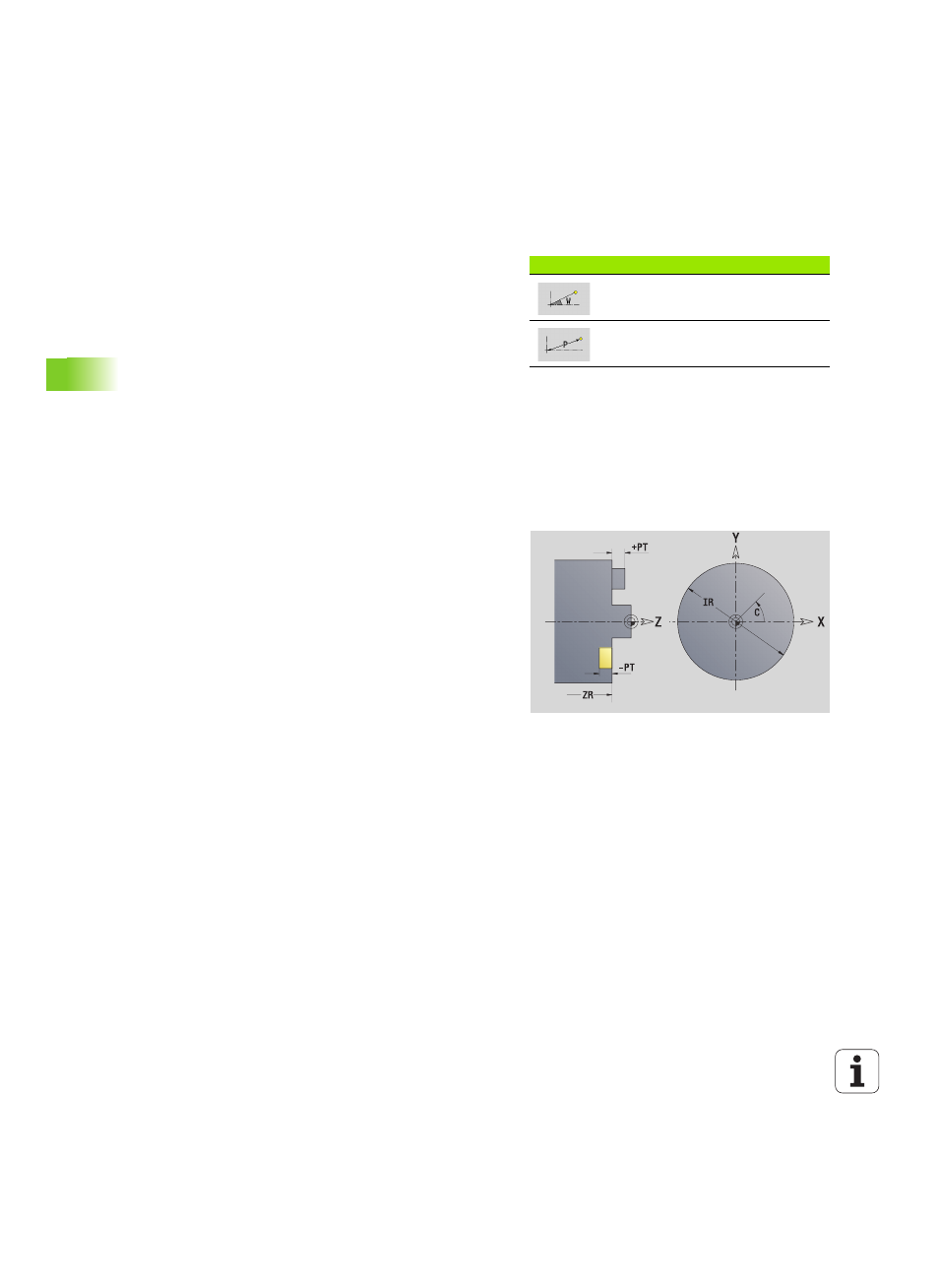

Datos de referencia del mecanizado por fresado
ID
Nombre contorno
PT Profundidad de fresado
C Ángulo de husillo
IR Diámetro de limitación
ZR Medida de referencia
