HEIDENHAIN CNC PILOT 620/640 425
5.12
Cont
or
nos
de
superficie
fr
ontal
en
smar
t.T
u
rn
Atributos TURN PLUS
En los atributos TURN PLUS se pueden realizar ajustes para la
generación automática de programas (AAG).

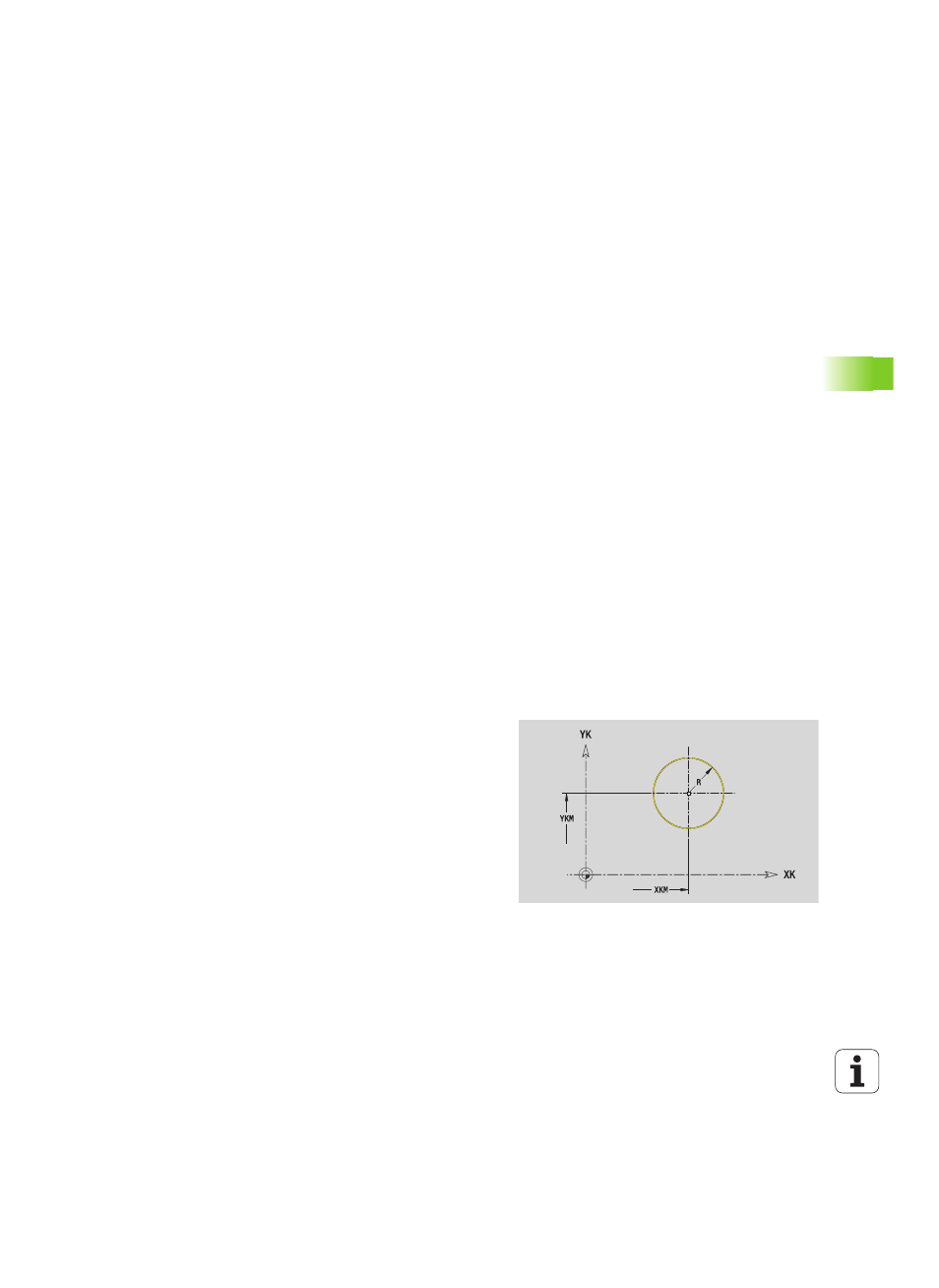

Círculo en superficie frontal
La cota de referencia ZR se puede determinar con la función
"seleccionar plano de referencia" (véase pág. 422).
ICP genera:
 la identificación de apartado STIRN con el parámetro cota de
referencia. En contornos intrincados, ICP sólo genera una
identificación de apartado.
 un G308 con los parámetros nombre de contorno y profundidad de
fresado.
 un G304 con los parámetros de la figura.
 un G309.
Parámetros para definir el punto inicial
HC
Atributos de taladrado / fresado:
 1: Fresar contorno
 2: Fresar cajeras
 3: Fresar superficie
 4: Desbarbar
 5: Grabar
 6: Fresar contorno y desbarbar
 7: Fresar cajeras y desbarbar
 14: No mecanizar
QF Lugar de fresado:
 0: sobre el contorno
 1: interior / izquierda
 2: exterior / derecha
HF Dirección:
 0: Marcha inversa
 1: Marcha sincron.
DF Diámetro de fresa
WF Ángulo del bisel
BR Anchura de bisel
RB Nivel de retroceso
Datos de referencia de superficie frontal
ID
Nombre contorno
PT Profundidad de fresado
ZR Medida de referencia
Parámetro figura
XKM, YKM Centro de figura (coordenadas cartesianas)
R
Radio
