HEIDENHAIN CNC PILOT 620/640 557
8.2
Pa
rámetr
os
Acabado - análisis de mecanizado
Los movimientos de aproximación / retirada de rebajes y
contornos
Penetración de contornos - aproximación y salida
Los movimientos de aproximación y salida se realizan en marcha
rápida (G0).
Análisis del mecanizado

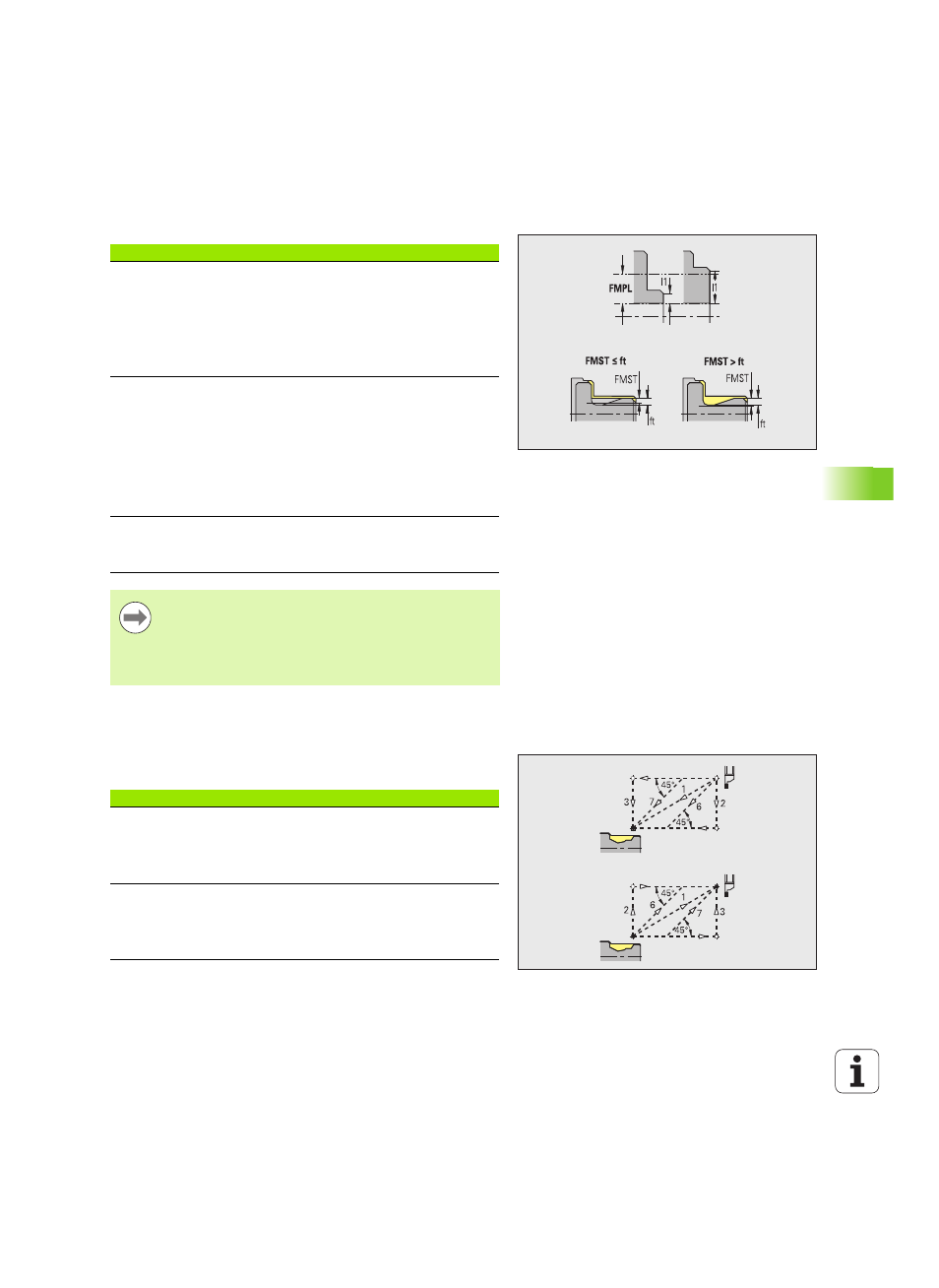

Longitud plana mínima [FMPL]
TURN PLUS revisa el elemento delantero del contorno exterior
a acabar. Es válido:
 sin contorno interior: siempre con corte transversal extra
 con contorno interior - FMPL > l1: sin corte transversal extra
 con contorno interior - FMPL < l1: con corte transversal extra
Profundidad de corte de acabado máxima [FMST]
FMST define la profundidad de penetración admisible para
entalladuras no mecanizadas. El ciclo de acabado (G890) decide
en base a estos parámetros si se mecanizan entalladuras
(forma E, F, G) en el proceso de acabado del contorno. Es
válido:
 FMST > ft: con tallado libre (ft: profundidad del tallado libre)
 FMST <= ft: sin tallado libre
Número de revoluciones en bisel o redondeo [FMUR]
El avance se reduce, hasta que como mínimo se realizan los
giros FMUR (evaluación: ciclo de acabado G890).
Para FMPL es válido:
 El corte transversal extra se realiza de fuera hacia
dentro.
 La "desviación angular plana PWA" no influye en el
análisis de los elementos transversales.
Aproximación y salida
 Aproximación penetración exterior [ANESA]
 Aproximación penetración interior [ANESI]
 Salida penetración exterior [ABESA]
 Salida penetración interior [ABESI]
 Aproximación penetración de contornos exterior [ANKSA]
 Aproximación penetración de contornos interior [ANKSI]
 Salida penetración de contornos exterior [ABKSA]
 Salida penetración de contornos interior [ABKSI]
