76 Modo de funcionamiento Máquina
3.2
Conexión
y
desconexión

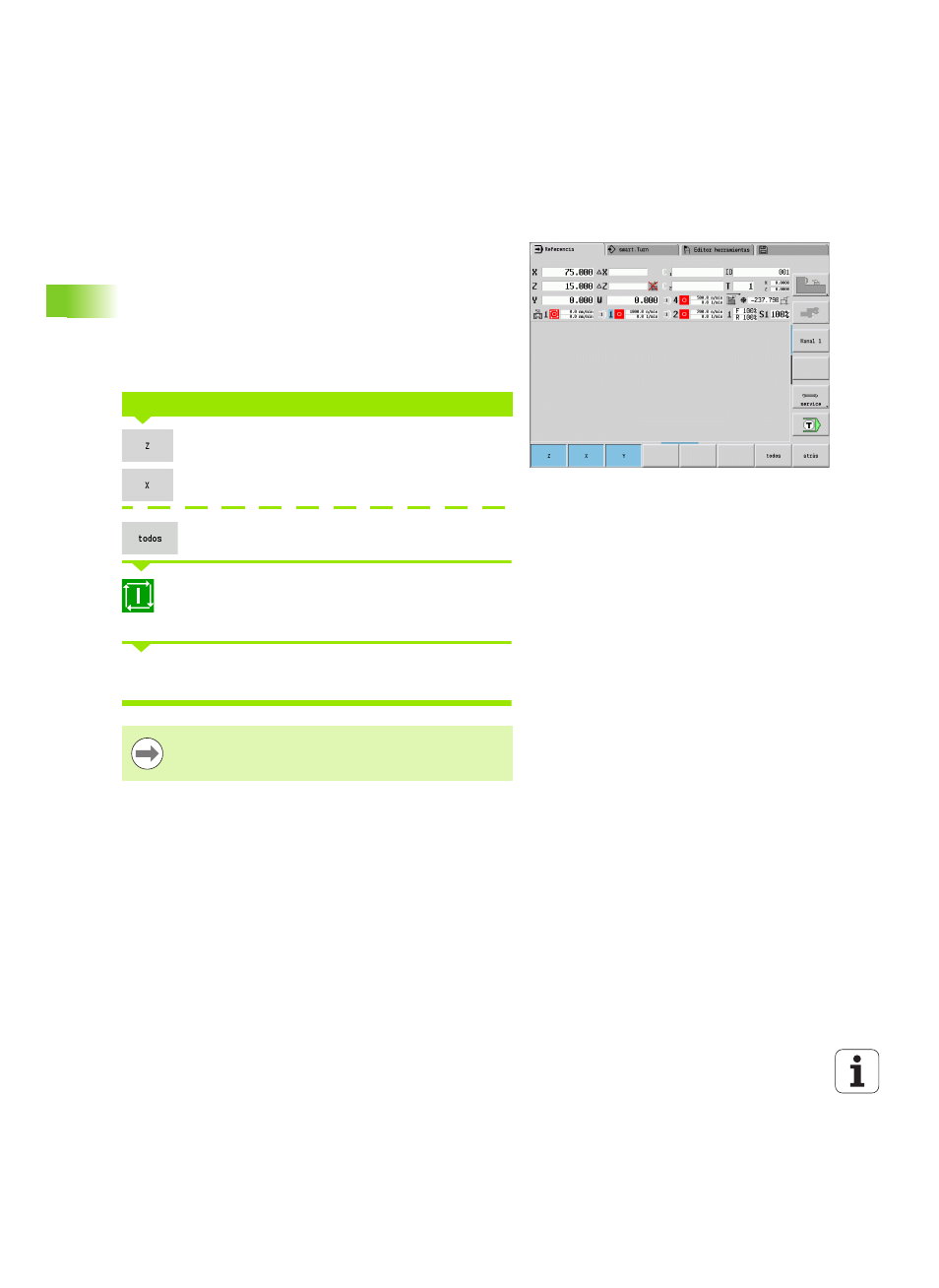

Referenciación
En función del tipo de encoder instalado, será o no necesario ejecutar
una referenciación :
 Encoder EnDat: el paso por referencia no es necesario
 Encoder codificado: la posición de los ejes se determina tras un
rápido paso por referencia
 Encoders estándar: Los ejes se desplazan a puntos conocidos fijos
de la máquina. Al alcanzar el punto de referencia, el control recibe
una señal. Dado que el sistema conoce la distancia al punto cero de
la máquina, también conoce la posición del eje.
Pulsar la softkey Referencia Z
Pulsar la softkey Referencia X
o pulsar la softkey Todas
PulsarInicio del ciclo. Al hacerlo, se ejecutan los
desplazamientos a los puntos de referencia de los
ejes
El CNC PILOT activa la visualización de posiciones y cambia el menú
principal .
REFERENCIACIÓN
Si desplaza los ejes X y Z a una única referencia, el
movimiento se realiza por tanto en dirección de X o de Z.
