388 Programación ICP
5.4
Cr
ear
cont
or
nos
ICP

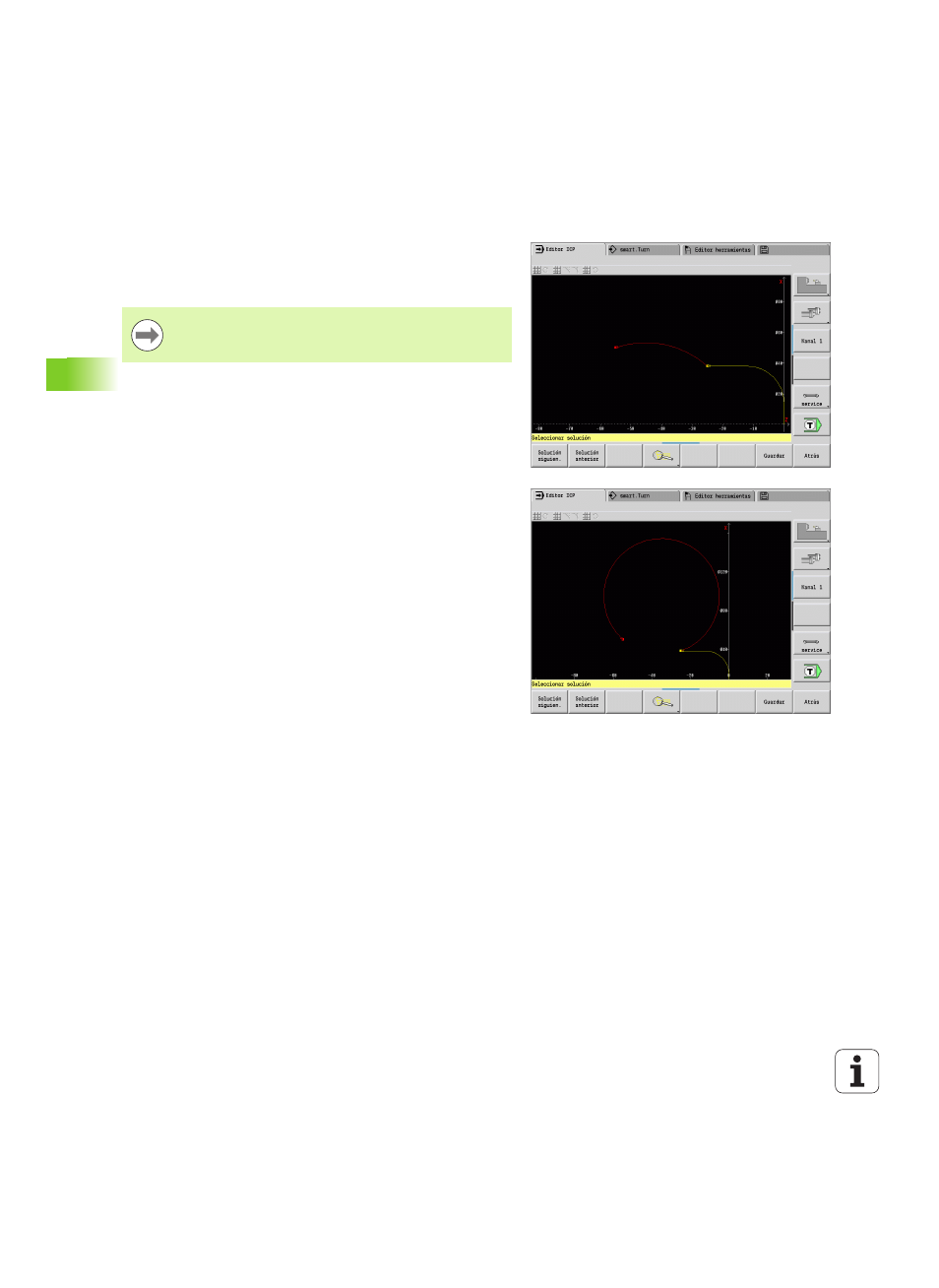

Selección de la solución
Si en el cálculo de elementos de contornos no resueltos hay varias vías
de solución, con las softkeys Solución siguiente / Solución anterior
se pueden visualizar todas las soluciones matemáticamente posibles.
Mediante softkey se selecciona la solución correcta.
Colores en la representación del contorno
Los elementos de contorno resueltos, no resueltos o seleccionados
así como las esquinas de contorno y contornos restantes
seleccionados se representan en colores distintos. (La selección de
elementos de contorno, esquinas de contorno y contornos restantes
es decisiva a la hora de modificar los contornos ICP).
Colores:
 blanco: contorno de pieza en bruto, de pieza en bruto auxiliar
 amarillo: contornos de pieza acabada (contornos de torneado,
contornos para el mecanizado con eje C e Y)
 azul: contornos auxiliares
 gris: para elementos no resueltos o erróneos pero visualizables
 rojo: solución seleccionada, elemento seleccionado o esquina
seleccionada
Si existen elementos de contorno no resueltos al salir del
modo edición, el CNC PILOT pregunta si se desea
desechar tales elementos.
