HEIDENHAIN CNC PILOT 620/640 325
4.8
Ciclos
de
fr
esado

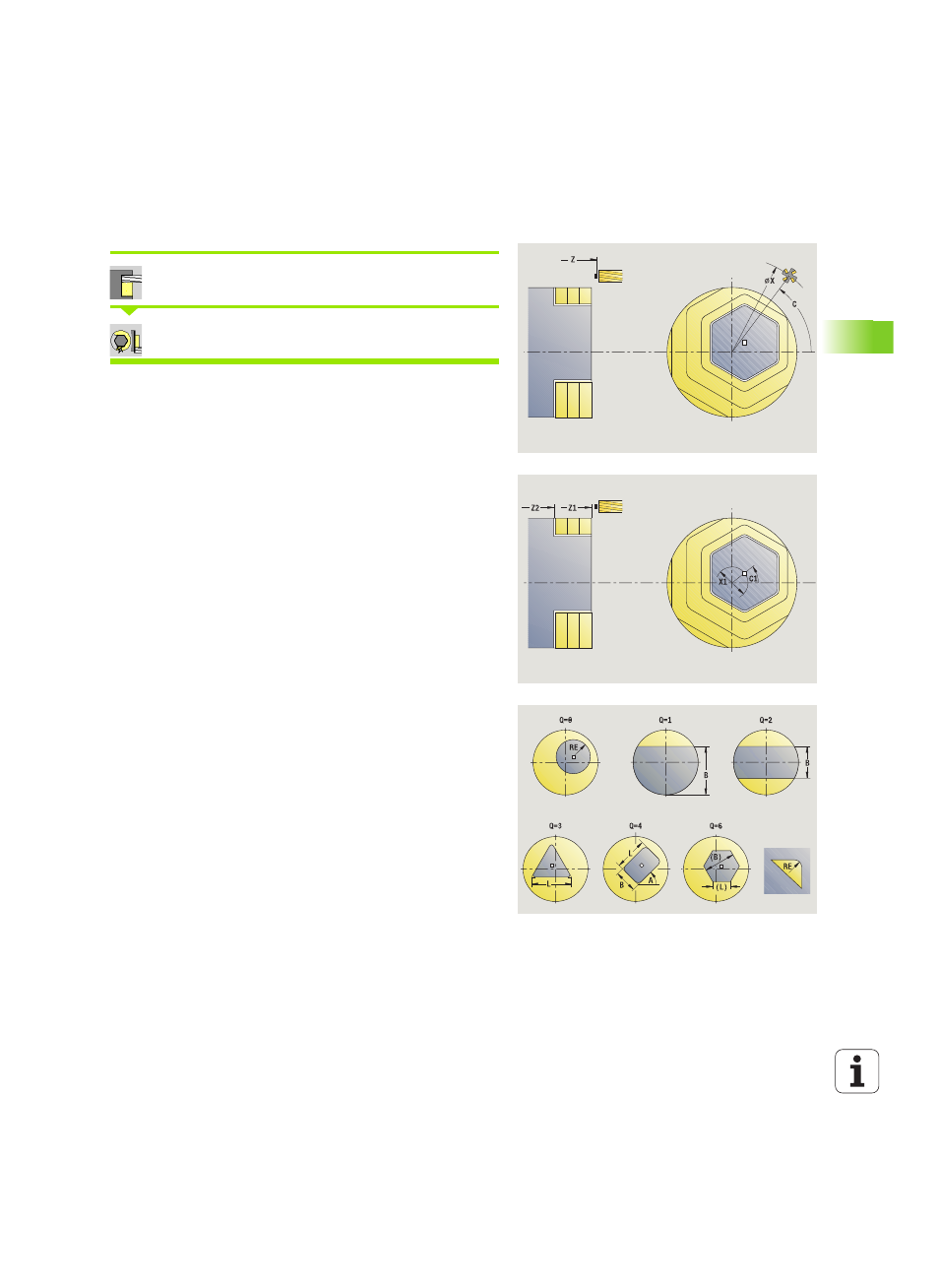

Fresado frontal
Seleccionar Fresado
Seleccionar fresado frontal
En función de los parámetros, el ciclo fresa en la superficie frontal:
 una o dos superficies (Q=1 o Q=2, B>0)
 Rectángulo (Q=4, L<>B)
 Cuadrado (Q=4, L=B)
 Triángulo o polígono (Q=3 o Q>4, L<>0)
 Círculo (Q=0, RE>0, L y B: sin datos)
Parámetros de ciclo (primera ventana de introducción de datos)
X, Z Punto de partida
C Ángulo de cabezal (posición del eje C)
X1 Diámetro de centro de la figura
C1 Angulo del punto central de la figura (por defecto: ángulo
del husillo C)
Z1 Arista superior de fresado (por defecto: punto de arranque
Z)
Z2 Fondo de fresado
Q Número de aristas
 Q=0: Círculo
 Q=1: una cara
 Q=2: dos caras separadas 180°
 Q=3: Triángulo
 Q=4: Rectángulo, cuadrado
 Q>4: Polígono
L Longitud de aristas
 Rectángulo: Longitud del rectángulo
 Cuadrado, polígono: longitud de arista
 Polígono: L<0: Diámetro de círculo interior
 Círculo: sin datos
B Ancho de llave:
 con Q=1, Q=2: Grosor restante (material que
permanece)
 Rectángulo: Anchura del rectángulo
 Cuadrado, polígono (Q>=4): Entrecanas (utilizar sólo con
un número par de superficies; debe programarse como
alternativa a "L")
 Círculo: sin datos
