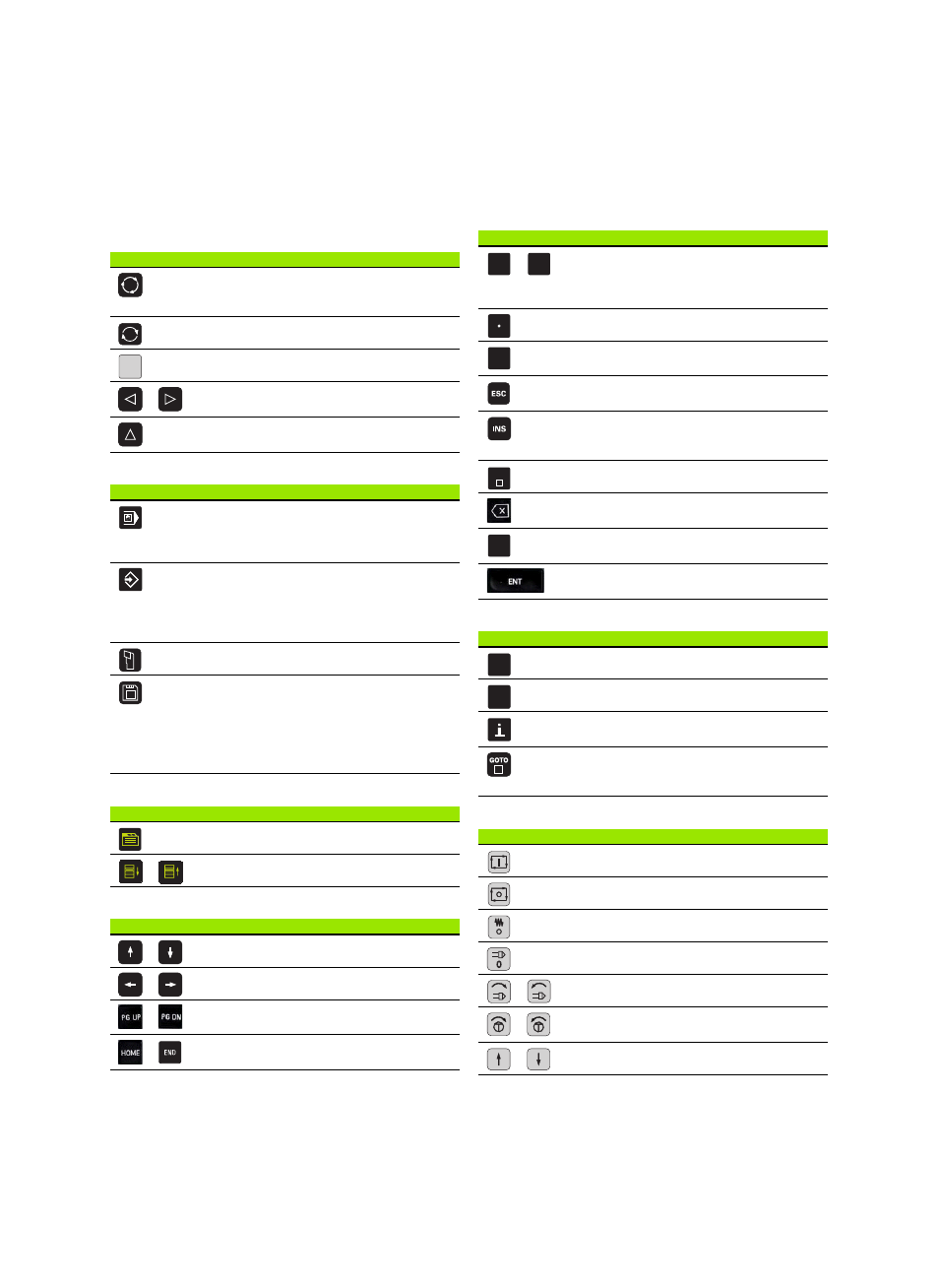

Elementos de mando de CNC PILOT
Elementos de mando en la pantalla
Teclas de modo de funcionamiento
Teclas smart.Turn
Teclas de navegación
Teclas del bloque numérico
Teclas específicas
Panel de mandos de la máquina
Tecla Función
Cambio de los imagenes de ayuda entre
mecanizado exterior e interior (sólo para la
programación de ciclos)
sin función
Softkeys: seleccionar la función en pantalla
Cambia hacia la izquierda / derecha dentro del
menú de softkeys
Cambia al siguiente menú dentro del menú
del PLC
Tecla Función
Modos de funcionamiento de la máquina:
 Modo Manual
 Ejecución del programa
Modos de Programación
 smart.Turn
 DINplus
 DIN/ISO
Datos de herramientas y tecnológicos
Organización:
 Parámetros
 Organización de archivos
 Transferencia
 Diagnóstico
Tecla Función
Cambiar al siguiente formulario
Al grupo siguiente / anterior
Tecla Función
Cursor hacia arriba / hacia abajo
Cursor hacia la izquierda / hacia la derecha
Retroceder/avanzar página de pantalla/cuadro
de diálogo
A comienzo de programa/lista o fin de
programa/lista
Tecla Bloque funcional
Teclas numéricas 0-9:
 Introducción de números
 Manejo de menús
Punto decimal
Cambio de valores positivos a negativos y
viceversa
Tecla Esc: cancelar en cuadros de diálogo y
moverse hacia arriba dentro del menú
Tecla Insertar: Confirmar en cuadros de
diálogo y crear bloques de NC nuevos en el
Editor
Bloque borrar: borrar la sección seleccionada
Retroceso: Borra el carácter situado a la
izquierda del cursor
Tecla CE: Borra los mensajes de error en el
modo Máquina
Enter: Confirmación del dato o comando
introducido
Tecla Función
Tecla Error: Abre la ventana de errores
Arranca la calculadora integrada
Tecla Info: Muestra información adicional en
el editor de parámetros
Activar funciones especiales, como
alternativas para la introducción de datos o el
teclado alfanumérico
Tecla Función
Arranque del ciclo
Parada del ciclo
Parada del avance
Parada del husillo
Husillo conectado - dirección M3/M4
Husillo "pulsar" - dirección M3/M4. El husillo
gira mientras esté pulsada la tecla.
Teclas manuales de dirección +X/–X
0 9
+ /
DEL
CE
ERR
CALC
