HEIDENHAIN CNC PILOT 620/640 359
4.9
Modelos
de
taladr
os
y
de
fr
esados

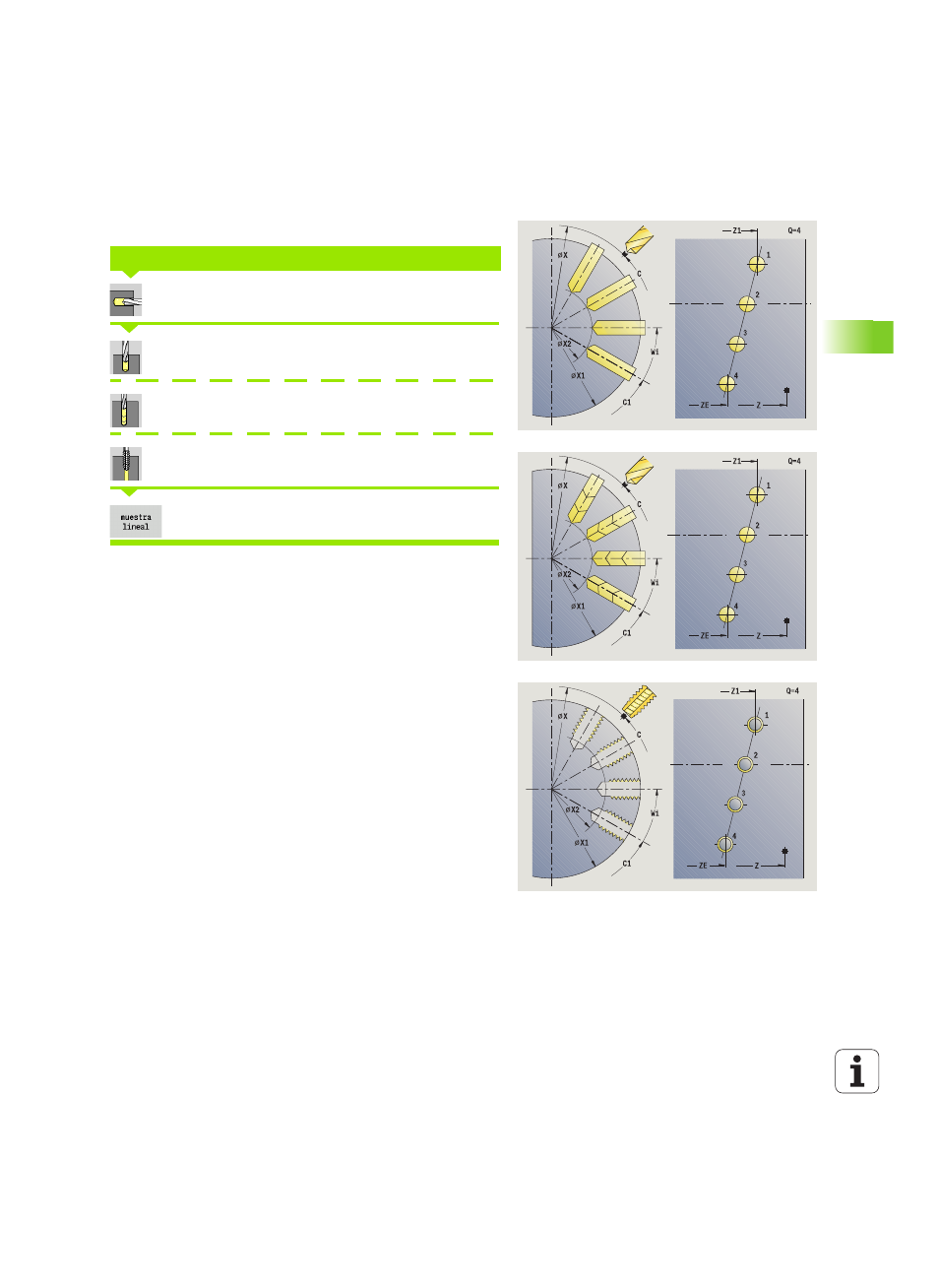

Patrón lineal de taladros radial
Seleccionar Taladrado
Seleccionar Taladrado radial
Seleccionar Taladrado profundo radial
Seleccionar Roscado con macho radial
Activar la softkey Patrón lineal
Patrón lineal se activa en los ciclos de taladrado para crear patrones
de taladros equidistantes sobre una línea en la superficie lateral.
Las posiciones del patrón se definen con Punto final del patrón e
Incremento angular o con Incremento angular y Número de taladros.
Además se piden los parámetros del taladrado.
PATRÓN LINEAL DE TALADROS RADIAL
Parámetros de ciclo
X, Z
Punto de partida
C Angulo del cabezal (posición del eje C) (por defecto:
Angulo actual del cabezal)
Q Número de taladros
Z1 Punto inicial del patrón (Posición del 1er taladro)
ZE Punto final del patrón (por defecto: Z1)
C1 Angulo 1er taladro (ángulo inicial)
Wi Incremento angular (distancia del modelo) (por defecto:
taladros dispuestos de forma regular sobre un círculo)
