376 Programación ICP
5.1
Cont
or
nos
ICP
5.1 Contornos ICP

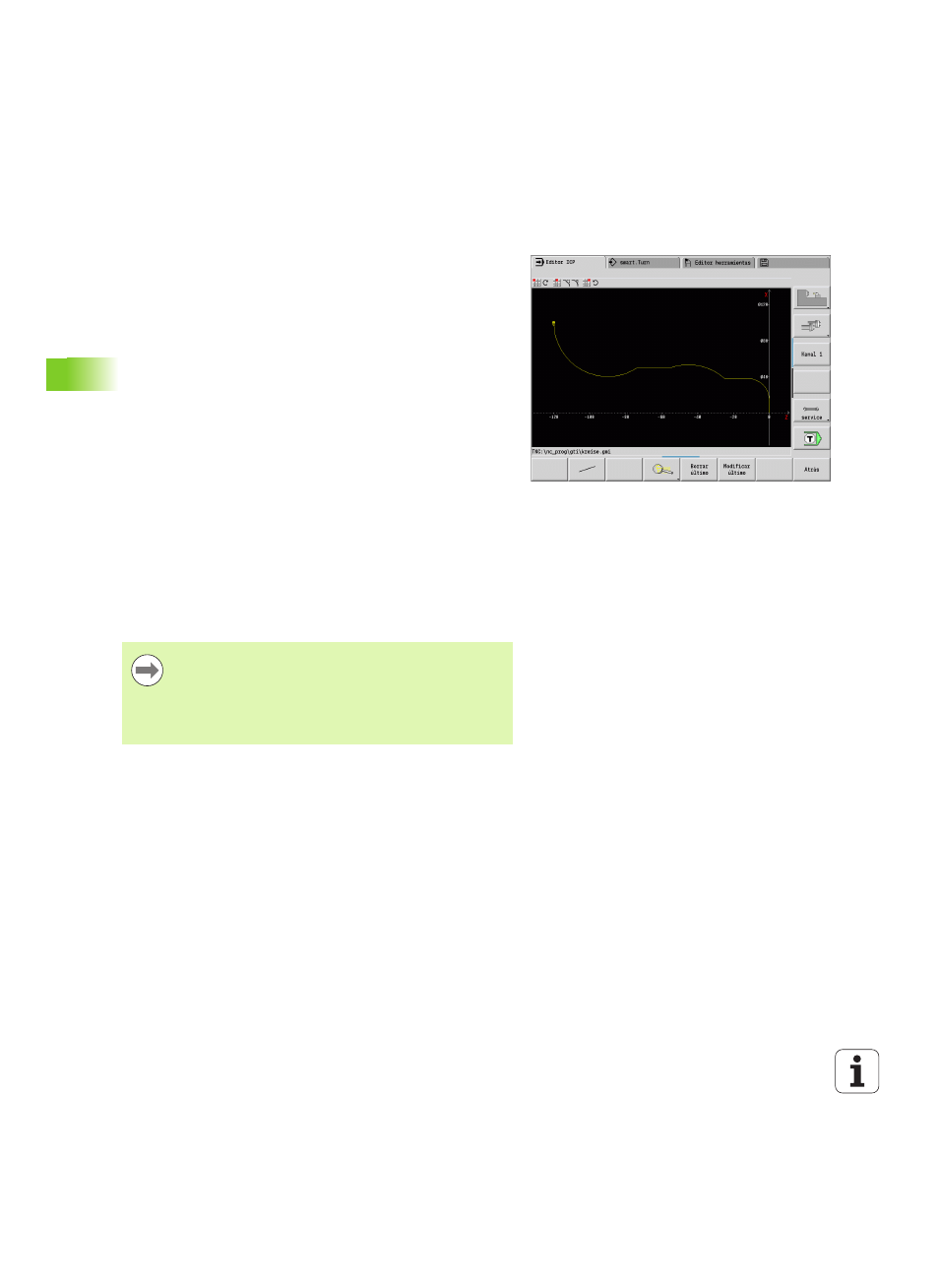

La programación de contornos interactiva (ICP) sirve para la definición
gráfica de contornos de piezas. (ICP es la abreviatura del término
inglés "Interactive Contour Programming".) Se utilizan los contornos
ICP creados:
 en los Ciclos ICP (aprender, modo manual)
 en smart.Turn
Cada contorno comienza con el punto de inicio. La definición de
contorno a continuación se realiza con elementos de contorno lineales
y circulares así como con elementos de forma como biseles,
redondeos y entalladuras.
ICP se activa desde smart.Turn y desde los diálogos de ciclos.
Los contornos ICP creados en el modo Ciclos, el CNC PILOT los
almacenará como ficheros autónomos. Usted asigna un nombre de
fichero (nombre de contorno) de máx. 40 caracteres. El contorno ICP
se integra en un ciclo ICP. Se distinguen los siguientes contornos:
 Contornos de torneado: *.gmi
 Contornos de piezas en bruto: *.gmr
 Contornos de fresado en superficie frontal: *.gms
 Contornos de fresado en superficie lateral: *.gmm
Los contornos creados en smart.Turn el CNC PILOT los integra en el
programa NC correspondiente. Las descripciones de contorno se
almacenan como órdenes G.
Aceptar contornos
Los contornos ICP creados para los programas de ciclos se pueden
cargar en el smart.Turn. ICP convierte estos contornos en órdenes G
y los integra en el programa smart.Turn. Ahora, el contorno forma
parte del programa smart.Turn.
Los contornos existentes en el formato DXF pueden ser importados
con el editor ICP. Durante la importación, los contornos se
transforman del formato DXF al formato ICP. Los contornos DXF se
pueden utilizar tanto para el modo ciclos como para smart.Turn.
 En el modo ciclos, los contornos ICP se gestionan en
ficheros independientes. Estos contornos únicamente
se editan con ICP.
 En smart.Turn, los contornos forman parte del programa
NC. Se pueden editar con el editor ICP o con el editor
smart.Turn.
