HEIDENHAIN CNC PILOT 620/640 517
7.
3
D
at
os
de
her
ramientas
Herramientas de roscado
Seleccionar herramienta nueva
Seleccionar las herramientas de roscado

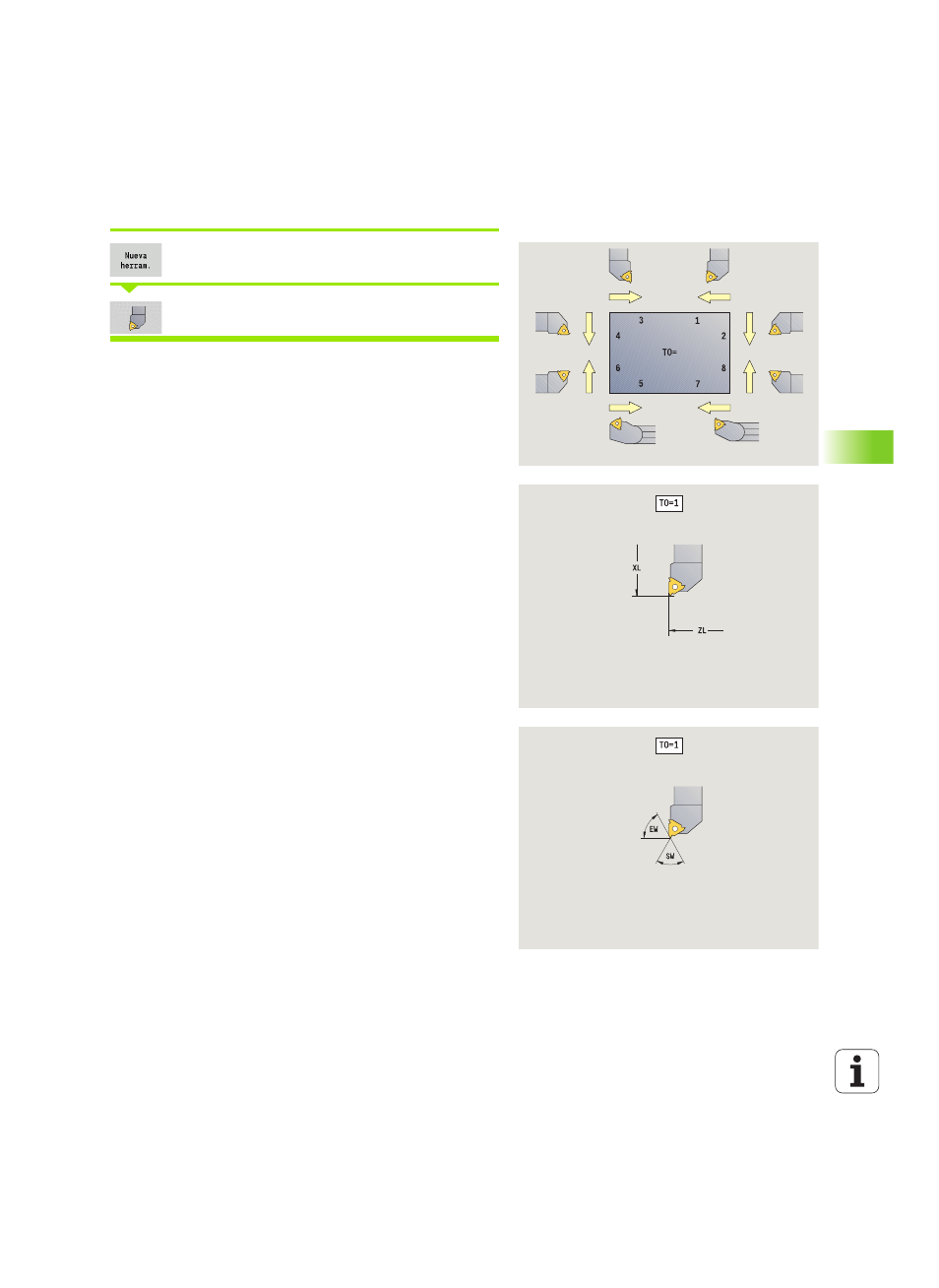

Las figuras auxiliares aclaran la acotación de las herramientas.
Parámetros especiales para herramientas de roscado
RS Radio de filo de la herramienta
SB Ancho del filo de la herramienta
EW Ángulo de incidencia: Rango: 0° <= EW <= 180°)
SW
Ángulo de la punta: Rango: 0° <= SW <= 180°)
DN Amplitud de la herramienta
SD Diámetro del mango
ET Penetración máxima
NL Longitud útil
otros parámetros de herramienta: véase Página 512.
