178 Modo Teach-in (Aprendizaje)
4.4 Ciclos de ar
ra
nque de vir
u
ta (multipasada)

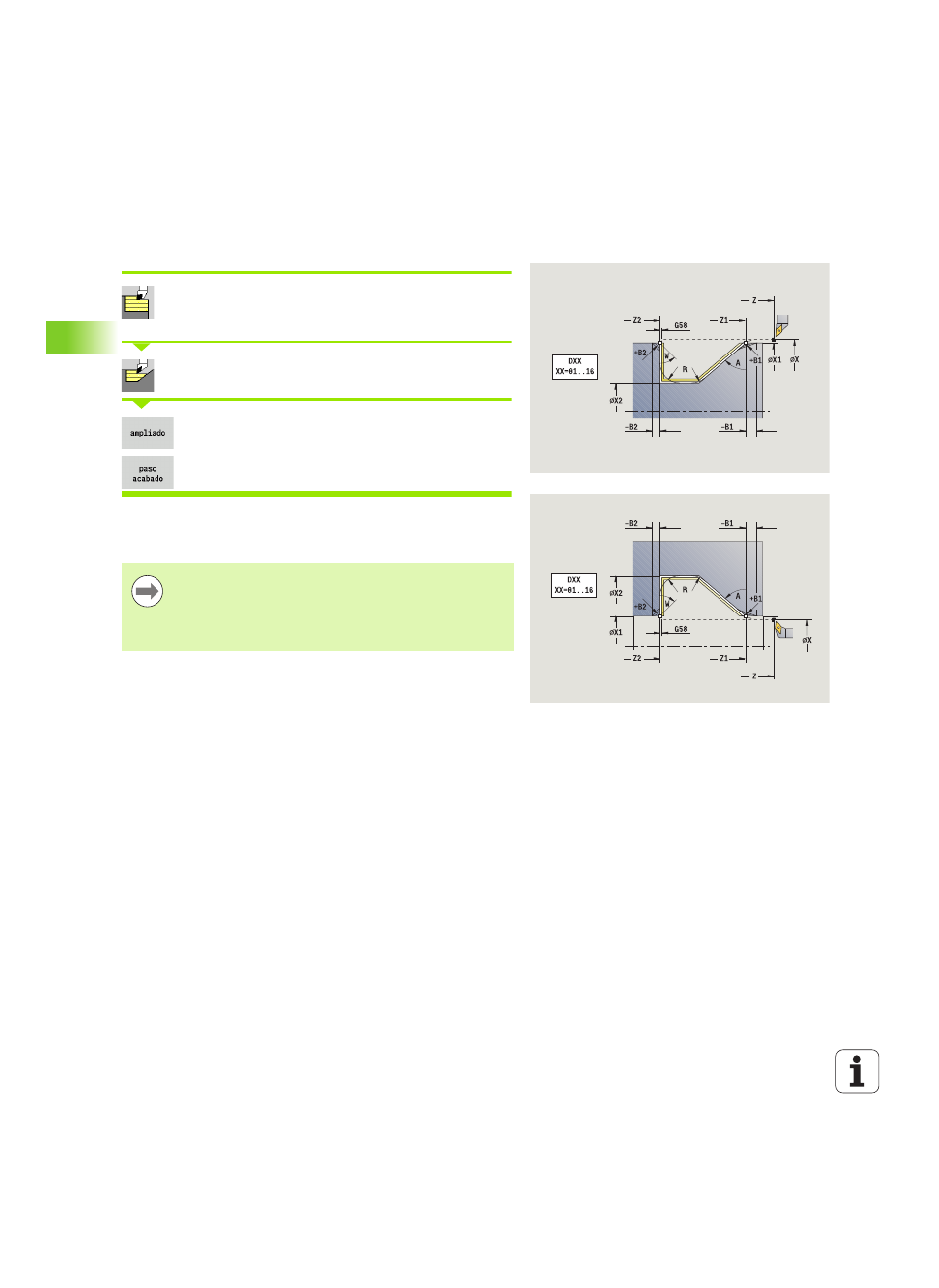

Mecanizado con penetración acabado
longitudinal - ampliado
Seleccionar Ciclos multipasada longitudinal/
transversal
Seleccionar Penetración longitudinal
Activar la softkey Ampliado
Activar la softkey Acabado
El ciclo realiza el acabado del segmento de contorno desde Punto
inicial del contorno hasta Punto final del contorno. La
herramienta se detiene al final del ciclo.
 La herramienta profundiza con el ángulo máx. posible, el
material restante se queda.
 Cuanto mayor es la inclinación con la cual penetra la
herramienta, mayor es la reducción del avance (máximo
50%).
Parámetros de ciclo
X, Z
Punto de partida
X1, Z1 Punto inicial del contorno
X2, Z2 Punto final del contorno
DXX Número de corrección aditiva (1 - 16) (véase pág. 130)
G58 Sobremedida paralela al contorno
A Ángulo de profundización (campo: 0° <= A < 90°; por
defecto: 0°)
W Ángulo final - Superficie oblicua al final del contorno
(Rango: 0° < = W < 90°)
R Redondeo
G14 Punto de cambio de herramienta (véase pág. 130)
T Número de puesto de revólver
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
F Avance por revolución
B1, B2 Bisel/Redondeo (B1 Inicio del contorno; B2 final del
contorno)
 B>0: Radio del redondeo
 B<0: Anchura del bisel
G47 Distancia de seguridad (véase pág. 130)
