442 Programación ICP
5.13
Cont
or
nos
de
superficie
lat
er
al
en
smar
t.T
u
rn

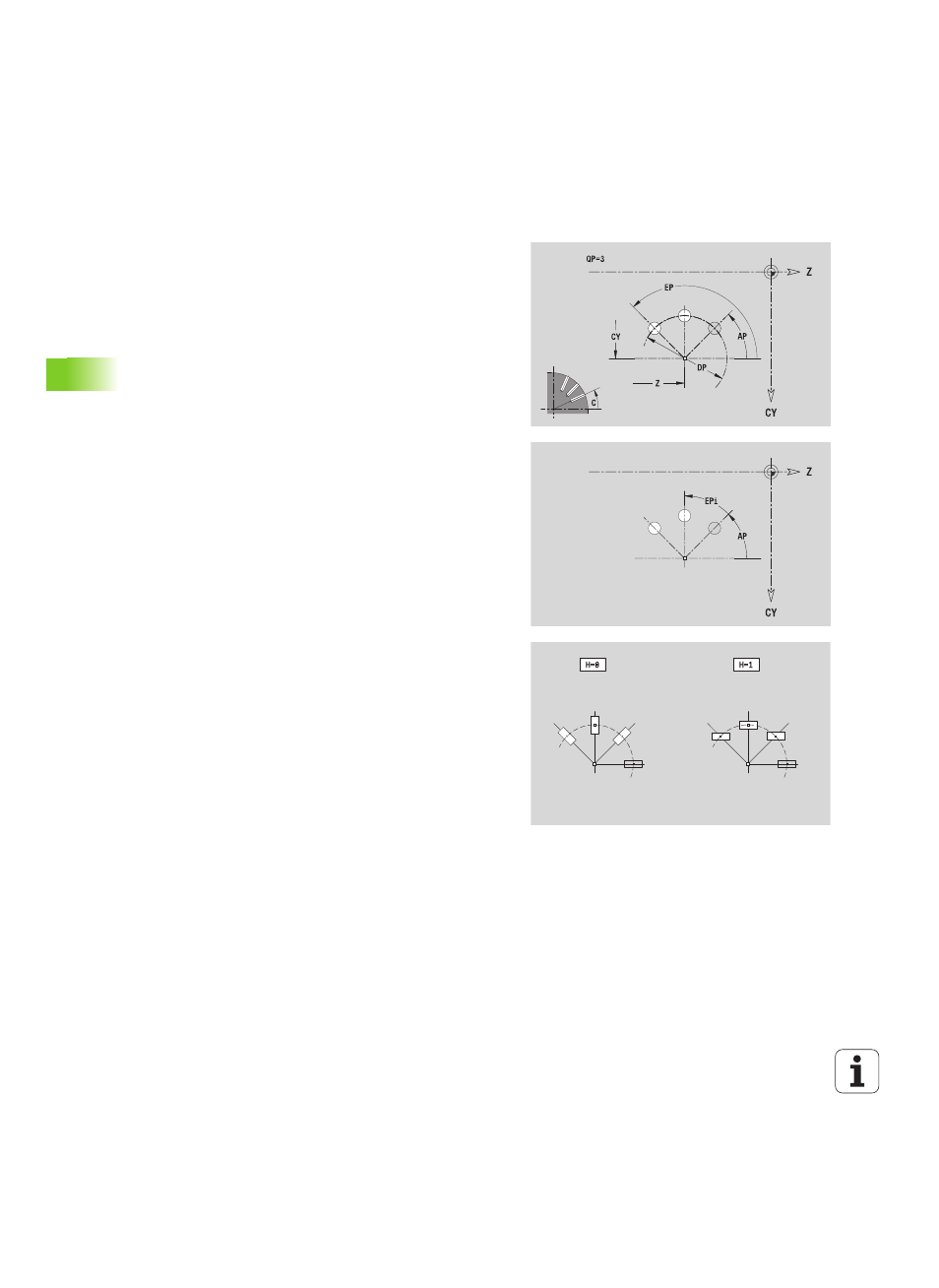

Patrón circular en superficie lateral
Datos de referencia: Ver “Datos de referencia de superficie lateral” en
pág. 433
Datos de referencia de superficie lateral
ID
Nombre contorno
PT Profundidad de fresado
XR Diámetro de referencia
Parámetros patrón
Z
Centro del patrón
CY Centro de patrón como cota de trayectoria (referencia:
diámetro XR)
C Centro del patrón (ángulo)
QP Número de puntos de patrón
DR Sentido de giro (por defecto: 0)
 DR=0, sin EP: reparto por el círculo completo
 DR=0, con EP: Reparto por un arco de círculo más grande
 DR=0, con EPi: el signo de EPi determina el sentido (EPi<0:
en sentido horario)
 DR=1: con EP: en sentido horario
 DR=1, con EPi: en sentido horario (el signo de EPi no es
relevante)
 DR=2: con EP: en sentido antihorario
 DR=2, con EPi: en sentido antihorario (el signo de EPi no es
relevante)
DP Diámetro de patrón
AP Ángulo inicial (por defecto: 0°)
