HEIDENHAIN CNC PILOT 620/640 355
4.9
Modelos
de
taladr
os
y
de
fr
esados

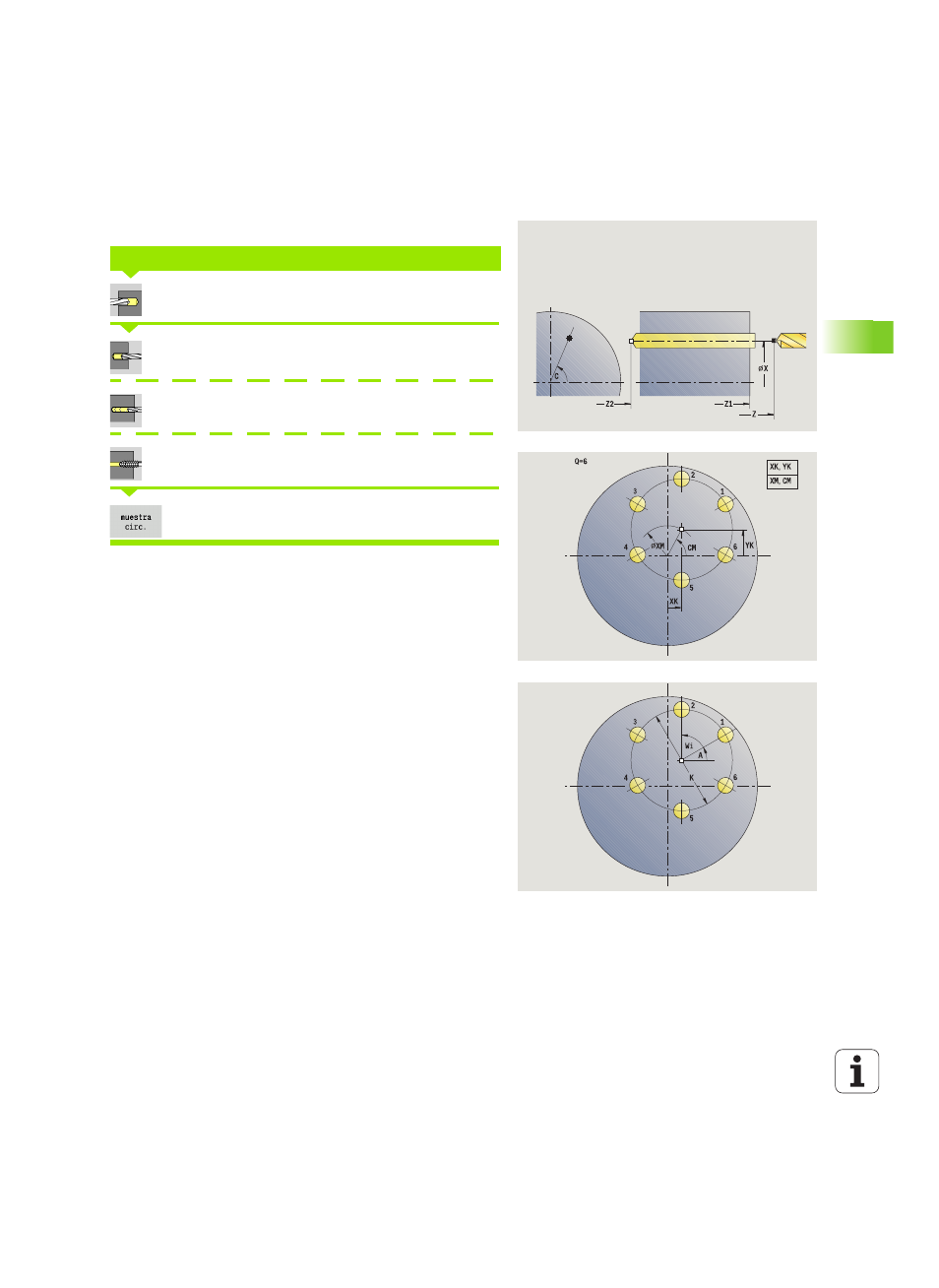

Patrón de taladros circular axial
Seleccionar Taladrado
Seleccionar Taladrado axial
Seleccionar Taladrado profundo axial
Seleccionar Roscado con macho axial
Activar la softkey Patrón circular
La función Patrón circular se activa en los ciclos de taladrado para
crear patrones de taladros equidistantes sobre un círculo o arco de
círculo en la superficie frontal.
Adicionalmente se piden los parámetros para crear el taladro.
Utilice las siguientes combinaciones de parámetros para el centro
patrón
 XM, CM ó
 XK, YK
PATRÓN CIRCULAR DE TALADROS AXIAL
Parámetros de ciclo
X, Z
Punto de partida
C Angulo del cabezal (posición del eje C) (por defecto:
Angulo actual del cabezal)
Q Número de taladros
XM, CM Punto central del modelo en coordenadas polares
XK, YK
Punto central del modelo en coordenadas cartesianas
K Diámetro de patrón
A Angulo del 1er taladro (por defecto: 0°)
Wi Incremento angular (distancia del modelo) (por defecto:
taladros dispuestos de forma regular sobre un círculo)
