HEIDENHAIN CNC PILOT 620/640 353
4.9
Modelos
de
taladr
os
y
de
fr
esados

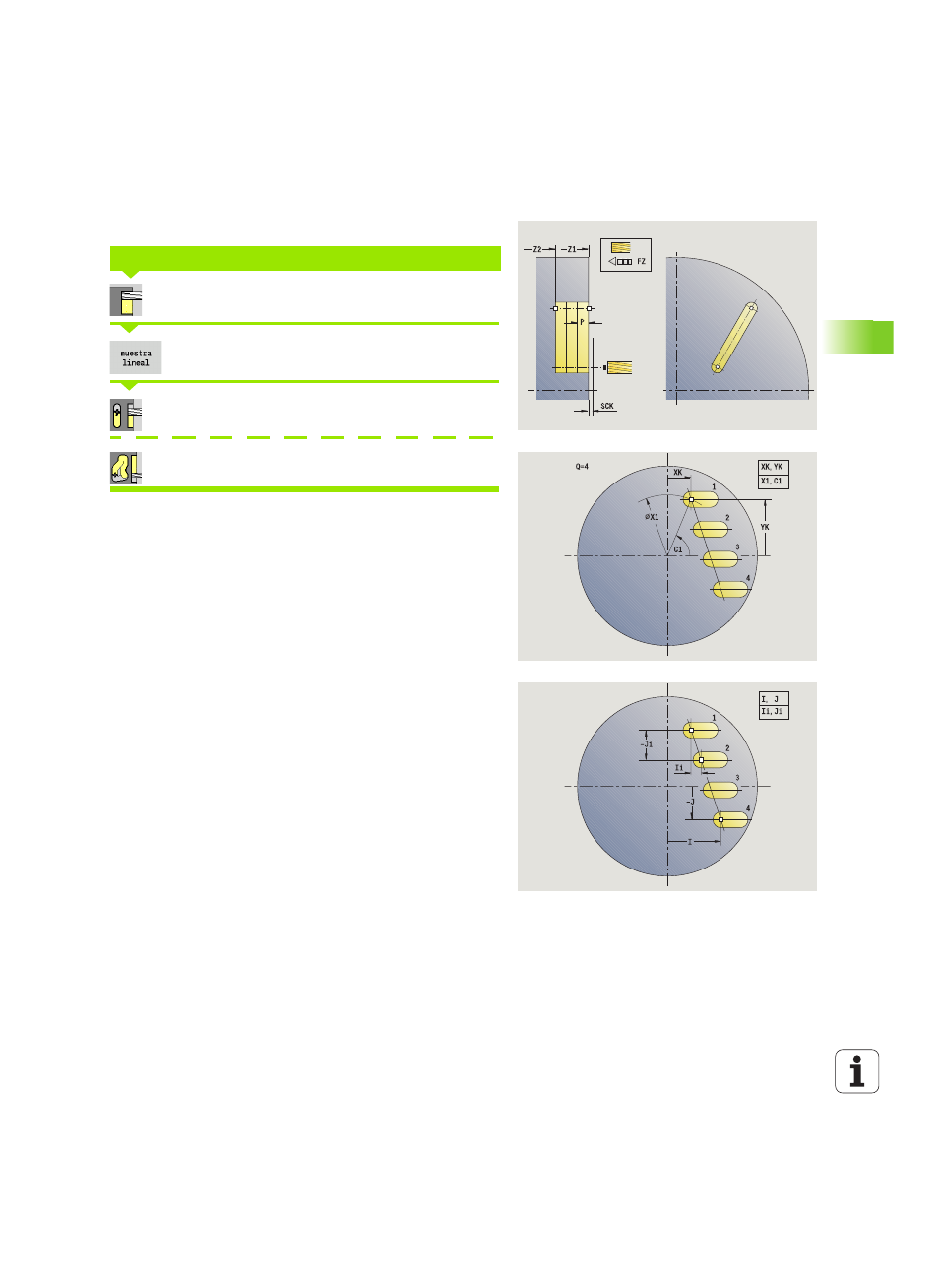

Patrón lineal de fresados axial
Seleccionar Fresado
Activar la softkey Patrón lineal
Seleccionar Ranura axial
Seleccionar Contorno axial ICP
Patrón lineal se activa para crear patrones de fresados equidistantes
sobre una línea en la superficie frontal.
Además se piden los parámetros del fresado.
Utilice las siguientes combinaciones de parámetros para:
 Punto inicial del patrón:
 X1, C1 o
 XK, YK
 Posiciones del patrón:
 Ii, Ji y Q
 I, J y Q
PATRÓN LINEAL DE FRESADOS AXIAL
Parámetros de ciclo
X, Z
Punto de partida
C Angulo del cabezal (posición del eje C) (por defecto:
Angulo actual del cabezal)
Q Número de ranuras
X1, C1 Punto de arranque patrón en coordenadas polares
XK, YK Punto inicial patrón en coordenadas cartesianas
I, J Punto final del modelo en coordenadas cartesianas
Ii, Ji Distancia de modelos (incremental)
