264 Modo Teach-in (Aprendizaje)
4.6 Ciclos de r
o
scado y entalladur
a

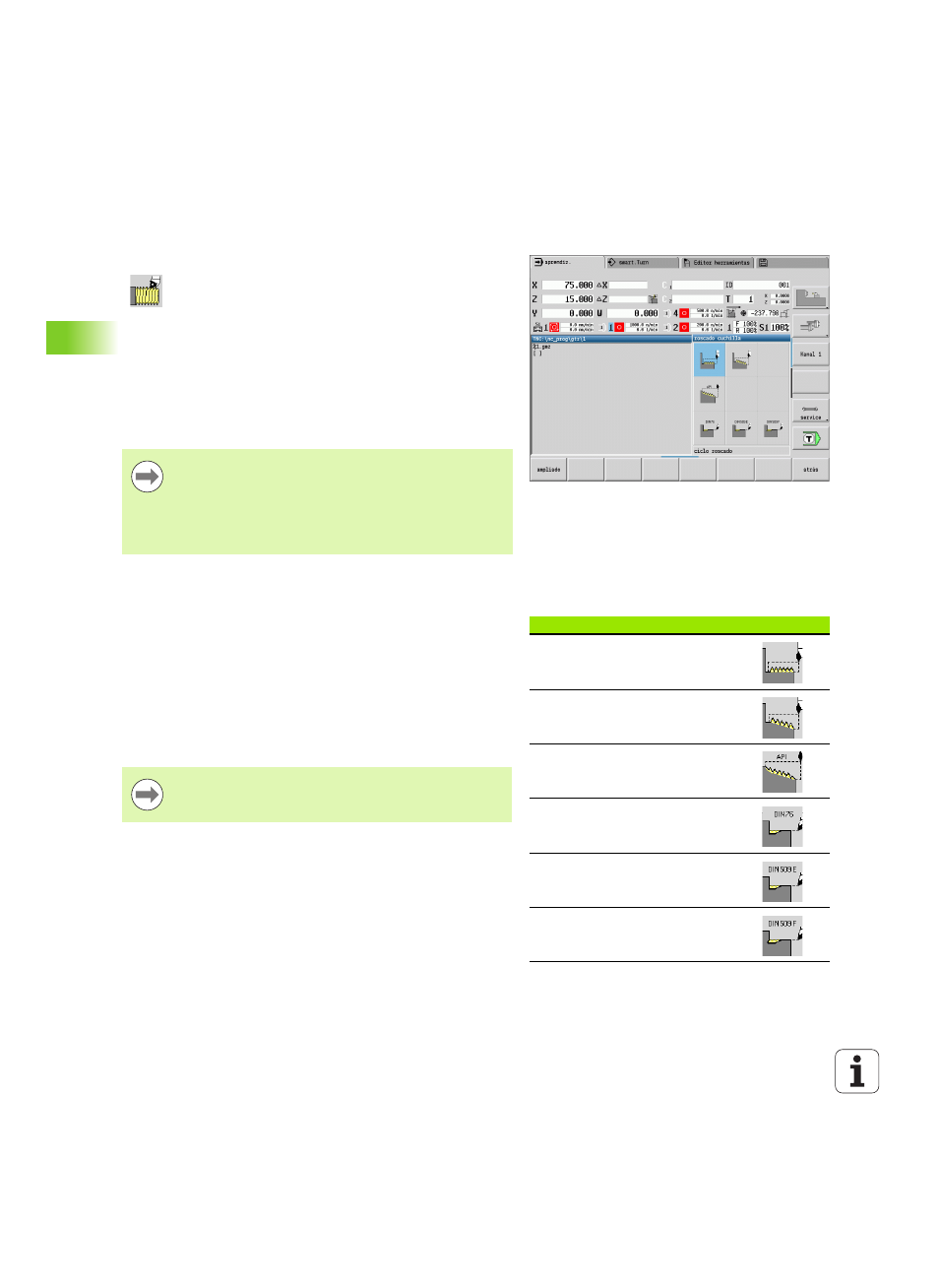

4.6 Ciclos de roscado y entalladura
Posición de rosca, orientación de la entalladura
Orientación de la rosca
El CNC PILOT determina la dirección del roscado en base a los
parámetros Punto de partida Z (modo manual "Posición actual de la
herramienta") y Punto final del contorno Z2. Mediante una softkey
se determina si el roscado es exterior o interior.
Orientación de la entalladura
El CNC PILOT determina la orientación de la entalladura a partir de los
parámetros Punto de partida X, Z (modo Manual: "Posición actual de
la herramienta") y Punto inicial del cilindro X1/Punto final de la
superficie refrentada Z2.
Con los ciclos de roscado y entalladura se crean roscas
longitudinales y cónicas de una y varias entradas así como
entalladuras.
En el funcionamiento con ciclos se puede:
 repetir el "último corte" para corregir imprecisiones de la
herramienta.
 con Repasar rosca se reparan las roscas dañadas (sólo
en modo manual).
 Los roscados se realizan a revoluciones constantes.
 En la Parada de ciclo, la herramienta se eleva antes de
detener su movimiento. A continuación, debe
rearrancarse el ciclo.
 La corrección del avance no está activa durante la
ejecución del ciclo.
Ciclos de roscado y entallado Símbolo
Ciclo de roscado
Rosca longitudinal de una o varias
entradas
Rosca cónica
Rosca cónica de una o varias entradas
Rosca API
Rosca API de una o varias entradas
(API: American Petroleum Institute)
Entalladura DIN 76
Entalladura de rosca y corte inicial de
rosca
Entalladura DIN 509 E
Entalladura y corte inicial de cilindro
Entalladura DIN 509 F
Entalladura y corte inicial de cilindro
Las entalladuras sólo pueden ejecutarse en una esquina
de contorno perpendicular y paralela a los ejes sobre su
eje longitudinal.
