HEIDENHAIN CNC PILOT 620/640 339
4.8
Ciclos
de
fr
esado

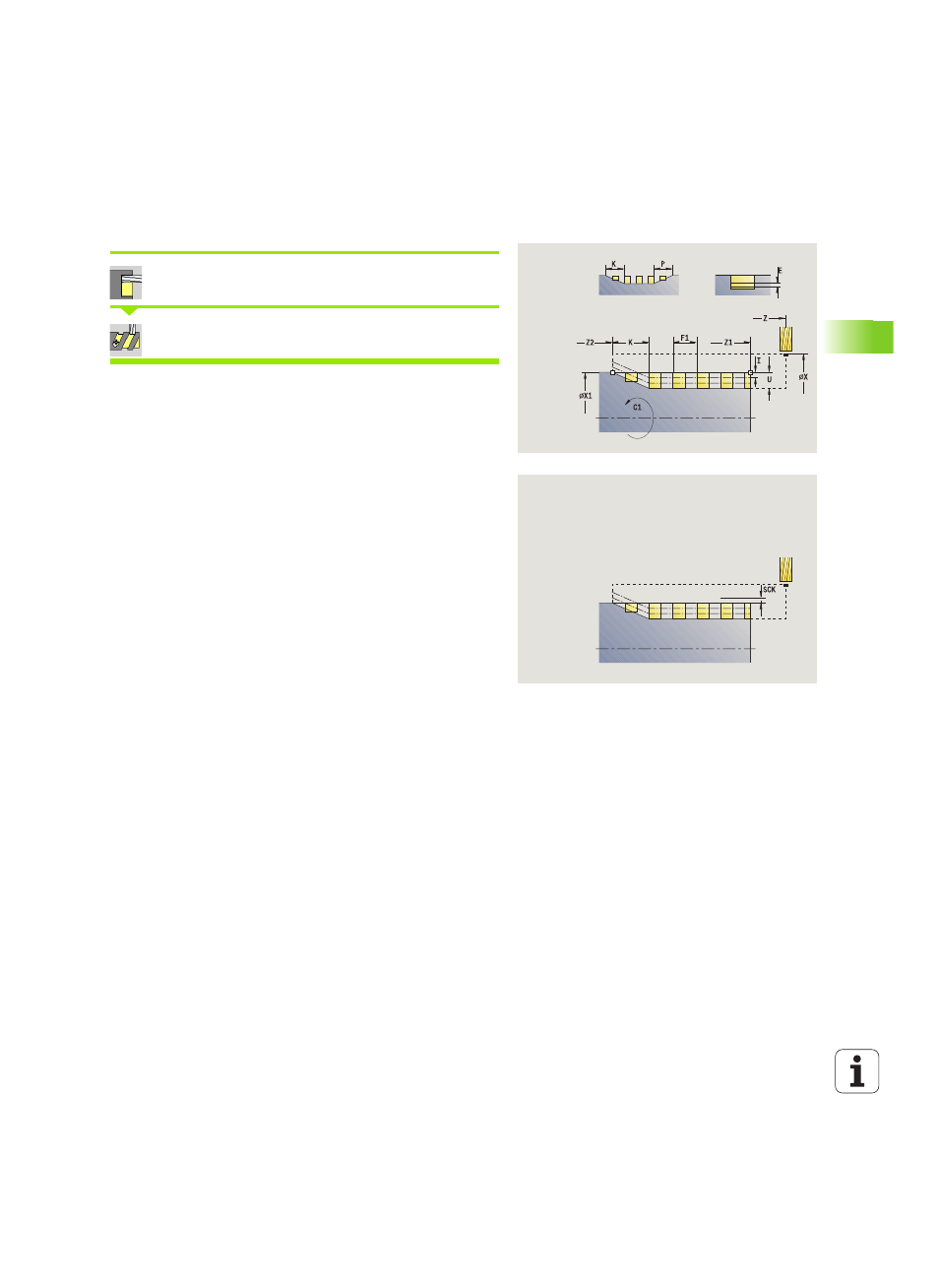

Fresado radial de ranura espiral
Seleccionar Fresado
Fresado radial de ranura espiral
El ciclo fresa una ranura espiral desde Punto inicial del roscado
hasta Punto final del roscado. El ángulo inicial define la posición
inicial de la ranura. La anchura de la ranura coincide con el diámetro de
la fresa.
Parámetros de ciclo
X, Z
Punto de partida
C Ángulo de cabezal (posición del eje C)
X1 Diámetro de rosca
C1 Ángulo inicial
Z1 Punto inicial de la rosca
Z2 Punto final de la rosca
F1 Paso de rosca
 F1 positivo: Rosca a derechas
 F1 negativo: Rosca a izquierdas
U Profundidad de rosca
I Alimentación máxima. Las alimentaciones se reducen
según la siguiente fórmula - hasta > = 0,5 mm. A partir de
entonces, cada alimentación se realiza con 0,5 mm.
 Alimentación 1: "I"
 Alimentación n: I * (1 – (n–1) * E)
E Reducción de profundidad de corte
P Longitud de aceleración (rampa al comienzo de la ranura)
K Longitud salida (rampa al final de la ranura)
G14 Punto de cambio de herramienta (véase pág. 130)
T Número de puesto de revólver
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
F Avance por revolución
D Número de filetes
SCK Distancia de seguridad en la dirección de alimentación
(véase pág. 130)
MT M después de T: función M que se ejecuta después de la
llamada a herramienta T.
MFS M al comienzo: función M que se ejecuta al comienzo del
paso de mecanizado.
