432 Programación ICP
5.12
Cont
or
nos
de
superficie
fr
ontal
en
smar
t.T
u
rn

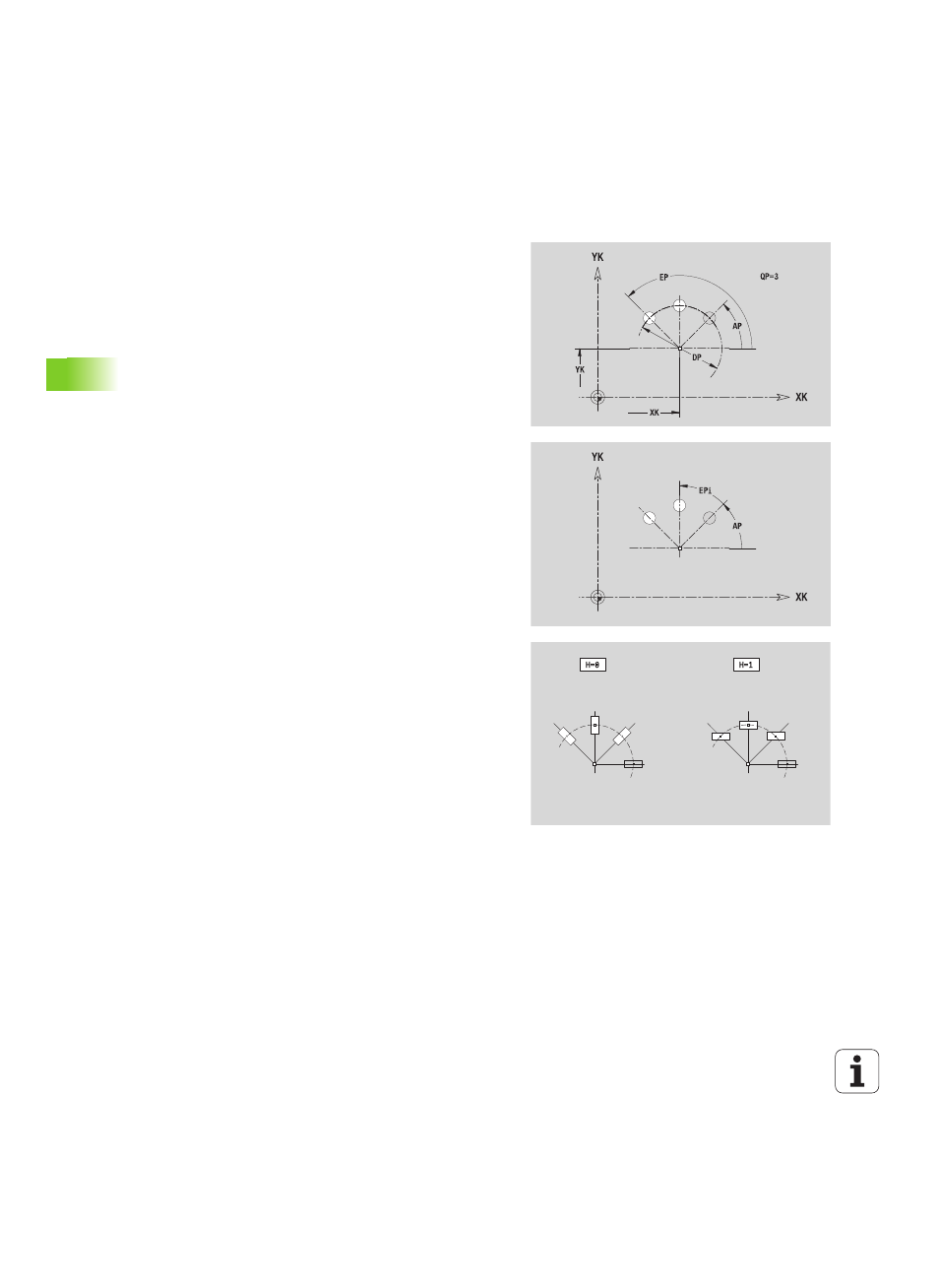

Patrón circular en superficie frontal
La cota de referencia ZR se puede determinar con la función
"seleccionar plano de referencia" (véase pág. 422).
ICP genera:
 la identificación de apartado STIRN con el parámetro cota de
referencia. En contornos intrincados, ICP sólo genera una
identificación de apartado.
 un G308 con los parámetros nombre de contorno y profundidad de
fresado / taladro (–1*BT).
 un G402 con los parámetros del patrón.
 la función G y parámetros de figura / taladro.
 un G309.
Datos de referencia de superficie frontal
ID
Nombre contorno
PT Profundidad de fresado
ZR Medida de referencia
Parámetros patrón
XK, YK
Punto central del modelo (coordenadas cartesianas)
QP Número de puntos de patrón
DR Sentido de giro (por defecto: 0)
 DR=0, sin EP: reparto por el círculo completo
 DR=0, con EP: Reparto por un arco de círculo más
grande
 DR=0, con EPi: el signo de EPi determina el sentido
(EPi<0: en sentido horario)
 DR=1: con EP: en sentido horario
 DR=1, con EPi: en sentido horario (el signo de EPi no
es relevante)
 DR=2: con EP: en sentido antihorario
 DR=2, con EPi: en sentido antihorario (el signo de EPi
no es relevante)
DP Diámetro de patrón
AP Ángulo inicial (por defecto: 0°)
EP Ángulo final (sin indicación: los elementos del patrón se
distribuyen a 360°)
EPi Ángulo entre dos figuras
H Posic. elemento
 0: Orientación normal, las figuras se giran en torno del
al centro del círculo (rotación)
 1: Orientación original, la posición de la figura referida
al sistema de coordenadas permanece invariable
(traslación)
Parámetro de figura / taladro seleccionado
